應用范圍：

閥門脈沖試驗臺完全滿足單向閥、球閥、針閥、蝶閥等閥門的脈沖測試要求，該設備通過模擬閥門在航空系統的實際工作狀況，按照相關軍用技術標準和要求對管路接頭進行測試，檢定管路接頭的使用性能。

功能特點：

1、對各類閥門管件進行脈沖試驗；

2、伺服控制系統，全電腦自動控制；

3、脈沖壓力、試驗次數、脈沖波形均可通過計算機設定；

4、界面動態顯示試驗數據，并繪制實時時間-壓力波形圖，波形曲線圓滑順暢；

5、采用美國IN公司數據采集軟件計進行實時分析與存儲，并可生成實驗報告進行打印；

6、保護功能指示完備，泄露、壓力過高自動停機，并顯示故障原因，操作維修簡便。

技術參數：

1、試驗壓力：0-50MPA（根據要求選擇）；

2、脈沖頻率：根據要求定制；

3、試驗介質：水、乳化液、油等

4、升壓速率：5MPa/s-50MPa/s；

5、溫度范圍：-60—160℃；

6、安裝方式：180°或90°；

7、試驗路數：1路（可擴充）；

8、壓力波形：水錘波、方波、T型波、三角波（任意選擇）。

應用范圍：

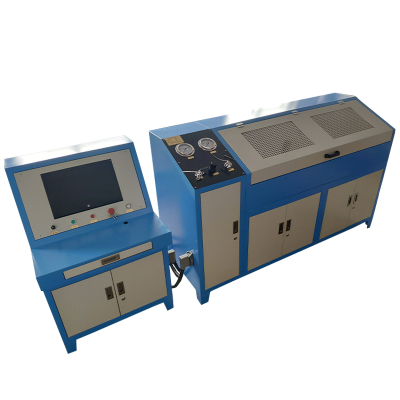

設備用于各類產品的壓力脈沖/壽命/疲勞等方面的試驗與測試，適用于各類型管材、壓力容器、氣瓶、閥門、壓力儀表傳感器等需要進行壓力脈沖試驗的產品。
技術參數：
1、試驗壓力：0～100MPA（可定制）；
2、脈沖頻率：0～2Hz（可定制）；
3、試驗介質：水、制動液、液壓油等；
4、介質溫度：-40～150℃（可定制）；
5、循環次數：＞1000萬次（任意設定）；
6、試驗路數：1路（可擴充）；
7、試驗波形：基本方波、T形波、三角波、正弦波（任選）；
8、控制方式：自動控制。
功能特點:
1、由計算機與PC上下兩極控制系統組成，控制原理先進，采用獨立的控制單元，真正實現了模塊化控制。采用電液伺服控制，控制精確高；
2、多路多工位，可同時進行多路試驗而互不影響，實驗數據和圖形自動記錄并保存在計算機中；
3、電氣元件采用進口元件，保證試驗機的精度和穩定性；
4、專用測試軟件成熟穩定，可設定試驗參數和客戶信息，實時顯示壓力-時間曲線、環境/介質溫度、脈沖次數、壓力值等，并可打印輸出；
5、借鑒丹麥技術采用蓄能器補壓，實現了無源控制，減少了電機和加壓系統的工作時間，提高加壓系統的可靠性、穩定性和使用壽命，同時保證了壓力精度；
6、本機具有超壓，過載保護功能，并具有設備壓力標定功能；
7、試樣破裂后壓力迅速下降，自動停止加壓，限度保證人身安全；
8、試驗開始時能自動排除試樣內的氣體，達到試驗脈沖次數或試樣破損后，自動停機，并具有拆卸被試管路后的泄漏介質自動回收功能；

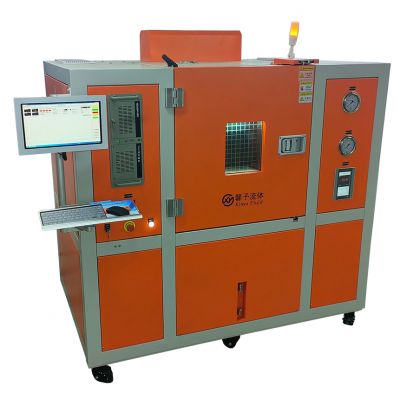

本設備由上海馨予流體控制設備有限公司設計制造，用于客戶產品脈沖試驗，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

• 技術參數

• 設備外形尺寸：1900x1200x1980（長x寬x高mm）
• 測試方式：脈沖測試
• 測試產品：用戶自備

Ø 測試壓力：5～50MPa

Ø 壓力測量精度：傳感器±0.5%，壓力表±1.6%

Ø 試驗介質：高溫導熱油

Ø 介質溫度：常溫～200℃

Ø 環境溫度：常溫～250℃

Ø 脈沖頻率：Max.1Hz

Ø 試驗工位：3工位(同步測試)

Ø 測試接口：G1/4F-120°

Ø 控制方式：自動控制

Ø 液箱容積：30L

Ø 氣源要求：0.6～0.8MPa

Ø 電源要求：AC380V 50Hz

Ø 系統總功率：20.0KW

• 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

操作說明

1 運行準備

1） 檢查測試油箱液位、液壓泵站油位、冷卻水供應

2） 接入壓縮空氣（6～8bar）；

3） 接通電源（AC380V 50Hz），并打開總電源和電源開關；

4） 將被測產品連接到測試工位中；

5） 將冷水連接至設備；

6） 將電腦開機，然后點擊桌面上的高溫脈沖試驗系統即可進入操作界面；
