應用范圍：
主要用于凈水器、濾瓶、增壓泵的水錘脈沖靜壓測試，同時也可以對一些小型的管件、接頭等進行脈沖試驗，設備通過設定自動完成壓力和溫度的調節和控制，使被測件達到實際使用的工作狀態，進行疲勞壽命檢測，最終確定產品的性能，脈沖試驗臺采用計算機與PLC結合的控制方式，通過閉環控制實現任意波形的生成和調整。



技術參數：
1、試驗壓力：0-10MPA（可定制）；
2、脈沖頻率：0-50次/min；
3、脈沖波形：水錘波、方波、梯形波、正弦波等；
4、試驗介質：自來水；
5、介質溫度：根據要求定制；
6、試件路數：1路（可擴充）
結構組成：
1、由壓力脈沖系統、溫度控制系統、動力系統、循環系統、電氣控制系統、數據采集測試系統、工件安裝裝置結構組成；
2、對凈水器濾瓶進行壓力脈沖疲勞試驗及耐壓爆破試驗，考核其疲勞壽命和疲勞破壞形式；
3、配備安全有效的保護措施、故障診斷、數據 真實可靠，并且能滿足特殊實驗的要求。

1.  產品簡介

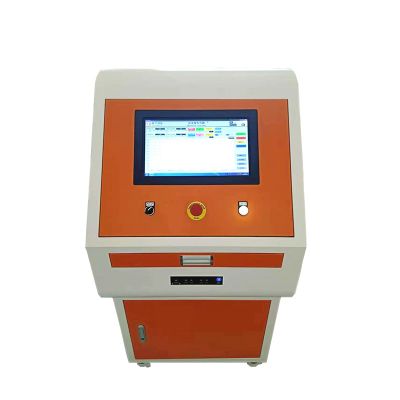

電機小齒輪自動壓裝設備是根據客戶要求定制的非標設備，用于客戶產品的自動壓裝。設備壓力源主要通過增壓泵來實現，通過壓力傳感器檢測試驗壓力，控制通過控制軟件中設定推力、時間、位移等參數一鍵式自動運行。運行時操作窗口可顯示壓力曲線、時間等參數，運行完成后自動停機。

2.  主要結構與功能

設備主要由氣動、液壓、電控部分組成，氣動部分主要用于設備中各個氣動閥門/泵提供動力。液壓主要由液泵、閥門和儀表組成，通過液泵生成高壓壓力，儀表進行監測。電控部分主要用于控制整個系統的運行。

應用范圍：
水泵止回閥疲勞試驗臺主要用于水泵生產廠家增壓泵的耐用性疲勞試驗，廣泛應用于水泵生產廠家水泵進出口止回閥質量檢測試驗，還可用于檢測機構等單位。技術參數：
1、試驗壓力：0～2MPA（可定制）；
2、脈沖頻率：0～2Hz（可定制）；
3、試驗介質：自來水；
4、循環次數：1-1000萬次（任意設定）；
5、試驗路數：1路（可擴充）；
6、試驗波形：基本方波、T形波、三角波等；
功能特點:
1、由計算機與PC上下兩極控制系統組成，控制原理先進，采用獨立的控制單元，真正實現了模塊化控制，采用電液伺服控制，控制精確高；
2、多路多工位，可同時進行多路試驗而互不影響，實驗數據和圖形自動記錄并保存在計算機中；
3、專用測試軟件成熟穩定，可設定試驗參數和客戶信息，實時顯示壓力-時間曲線、環境/介質溫度、脈沖次數、壓力值等，并可打印輸出；
4、借鑒丹麥技術采用蓄能器補壓，實現了無源控制，減少了電機和加壓系統的工作時間，提高加壓系統的可靠性、穩定性和使用壽命，同時保證了壓力精度；
5、本機具有超壓，過載保護功能，并具有設備壓力標定功能，試樣破裂后壓力迅速下降，自動停止加壓，限度保證人身安全；
6、試驗開始時能自動排除試樣內的氣體，達到試驗脈沖次數或試樣破損后，自動停機，并具有拆卸被試管路后的泄漏介質自動回收功能。

應用范圍：

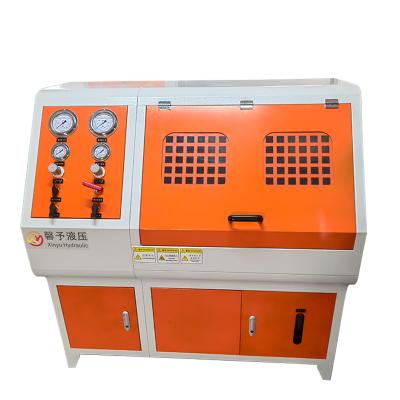

凈水器水錘試驗機是按照國家標準對凈水器壓力管、濾芯等塑料腔體產品而進行性能檢測設備，能夠進行耐靜壓、爆破以及水錘試驗的專用檢測設備，采用微機控制試驗過程，實時顯示試驗時間、變形曲線、試驗壓力等值，采用PLC控制試驗加壓，自動數據處理分析，試驗結果可自動保存，并可打印輸出。

執行標準：
QT/T4144-2010家用和類似用途反滲透凈水機
NSF飲用水處理裝置結構完整性認證
GB/T30306-2013家用和類似用途飲用水處理內芯
GB/T30307-2013家用和類似用途飲用水處理裝置
水錘試驗：
1、試驗壓力：0-2MPA（可定制）；
2、水錘頻率：30次/Min；
3、循環次數：0-100萬次；
4、試驗介質：水；
5、試驗路數：1路（可擴充）。
靜壓爆破：
1、試驗壓力：0-10MPA（可定制）；
2、壓力精度：±1％；
3、控壓精度：±2％；
4、計時精度：0.05S；
5、試驗路數：1路（可擴充）。

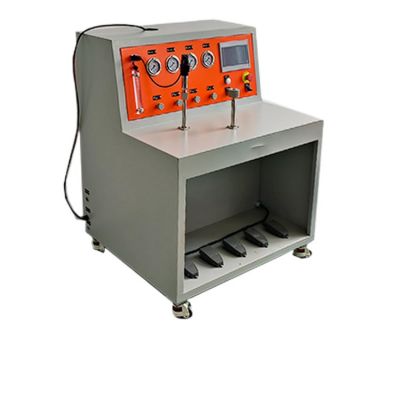

設備使用高精度螺桿泵和標準儀表，實現對壓力儀表的自動或手動校驗，適用于指針式壓力表的精度校驗，廣泛用于壓力表生產單位或壓力表計量監督檢測機構。

技術參數：
1、壓力范圍：0-1000MPA（可定制）；
2、使用介質：水或油；
3、精度等級：根據要求配置標準母表；
4、試驗路數：1路（可擴充）；
5、控制方式：手動/自動；
參考標準：
主要有GB/T1226一般壓力表、GB/T1227精密壓力表、JJG52彈簧管式一般壓力表等。

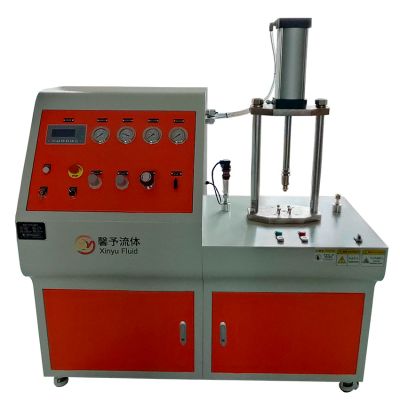

流量計氣密性試驗機由上海馨予流體控制設備有限公司設計制造，用于客戶產品的氣密性試驗，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

• 技術參數

• 設備外形尺寸：1500x700x1500（長x寬x高mm）
• 測試方式：氣密性測試
• 測試產品：用戶自備

Ø 測試壓力：0.2～3MPa（手動控制）

• 保壓時間：1～3000s

Ø 壓力測量精度：傳感器±0.1%，壓力表±1.6%

Ø 試驗介質：空氣、氮?dú)?/p>

Ø 介質溫度：常溫

Ø 環境溫度：常溫

Ø 試驗工位：1工位

Ø 氣缸壓緊力：Max.980kg（氣缸壓力0.8MPa時）

Ø 控制方式：手動控制

Ø 氣源要求：0.6～0.8MPa，2m³/min

Ø 電源要求：AC220V 50Hz

Ø 系統總功率：0.2KW

• 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

 操作說明

運行準備

1） 接入壓縮空氣（6～8bar，2.0m³/min）；

2） 接入被壓縮氣；

3） 接通電源（AC220V 50Hz），并打開電源；

4） 將被測產品對應工裝安裝到位；

應用范圍：

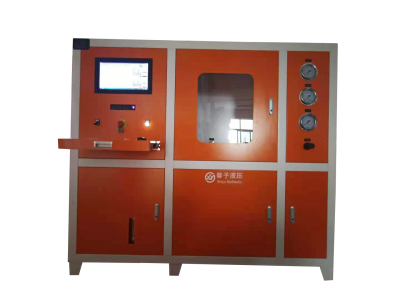

凈水器壓力桶靜壓試驗臺主要用于凈水器壓力桶的的水壓靜壓測試，廣泛應用于凈水器壓力桶生產廠家做出廠檢測、還可用于科研院校、質檢機構等單位。

技術參數：
1、加壓范圍：0～5MPa（可定制）；
2、試驗介質：自來水；
3、介質溫度：常溫(特殊溫度要求請咨詢)；
4、測試工位：1個(可擴充）；
5、壓力表精度：1.6級(可選更高精度)；
6、驅動動力：壓縮空氣0.5MPa≤P≤0.8MPa；
7、控制方式：手動/自動。
設備特點：
1、采用德國進口泵做壓力源，試驗壓力高，輸出壓力可以無級調節，升壓速率可以自由設定；
2、所有泵閥與管路均采用316不銹鋼材質，為德國進口產品，可以適用水、油、乳化液等大多數液體試壓介質；
3、試驗機可選用計算機加單片機兩級控制系統，整個試驗過程均可在計算機上操作完成，計算機自動生成壓力、時間曲線，并將各種數據存儲，隨時可打印出試驗報告，也可以通過按鈕開關手動控制試驗過程（可選項）；
4、試驗過程中，可以自動進行壓力補償，具有測試壓力穩定，壓力測試精度高等特點；
5、計算機自動卸壓和手動卸壓雙重卸壓裝置，更有超壓、超時、泄漏報警系統，使整套設備更加安全可靠(可選項)；
6、上海馨予測試軟件成熟穩定，人性化的操作界面方便用戶操作與監控(可選項)。

應用范圍：

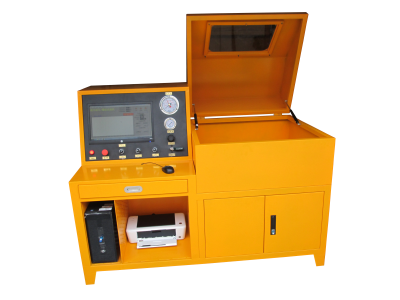

熱水器內膽水壓密封試驗臺主要用于熱水器內膽的水壓密封性能試驗，廣泛應用于熱水器內膽的生產廠家做質量合格檢測，還可用于檢測機構等單位。

技術參數：
1、適用介質：自來水；
2、適合溫度：常溫（可定制）；
3、驅動動力：壓縮空氣(0.8MPa以下，1Nm3/min)；
4、壓力范圍：0-2MPA（可定制）；
5、壓力精度：±1%F.S；
6、流量范圍：0-40L/min；
7、控制方式：手動/自動；
8、試驗路數：1路（可擴充）。
功能特點：
1、采用德國進口氣動泵做壓力源，試驗壓力高，輸出壓力可以無級調節；
2、所有泵閥與管路均采用316不銹鋼德國進口產品，可以適用水、油、乳化液等大多數液體試壓介質；
3、液壓試驗臺采用計算機+PLC兩級控制系統，整個試驗過程均可在計算機上操作完成，計算機自動生成壓力、時間曲線，并將各種數據存儲，隨時可打印出試驗報告；
4、試驗過程中，可以自動進行壓力補償，具有測試壓力穩定，壓力測試精度高等優點；
5、設備采用計算機自動卸壓和手動卸壓雙重卸壓裝置，具有超壓、超時、泄漏報警系統，使整套設備更加安全可靠。

應用范圍：

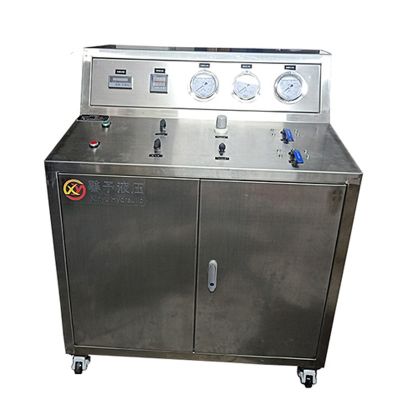

上海馨予流體生產的水龍頭流量性能試驗臺用于檢測水龍頭在一定溫度、壓力情況下的水龍頭的流量特點，對判斷產品質量提供一定的依據，靜壓壓力測試0.5-10mpa，低壓測試0.5-10bar，配置有變頻電機控制輸出水源壓力，并配置有增壓泵提供高壓壓力。

技術參數：
1、靜壓試驗壓力：0.5-10MPA；
2、流量試驗壓力：0.5-2bar；
3、試驗溫度：常溫-90℃；
4、溫度控制范圍：±1℃；
5、試驗路數：1路（可擴充）；
6、不銹鋼水泵：1.5KW，壓力8bar（根據要求選擇）；
7、顯示/控制方式：電腦/觸摸屏。
設備特點：
1、具有有冷水熱水功能，熱水溫度90℃，冷水為常溫自來水；
2、靜壓測試采用自來水測試；
3、流量和靜壓壓力測試壓力可調可控；
4、加熱水溫配置有保溫層，可進行加熱保溫；
5、低水位可自動報警；
6、水箱內配置有浮動球閥，可自動切斷進水水源；
8、壓力控制：流量采用變頻控制，高壓采用比例控制，配置有冷水與熱水單獨的流量計，分別計量流量，配置有雙工為測試，流量與靜壓測試。
