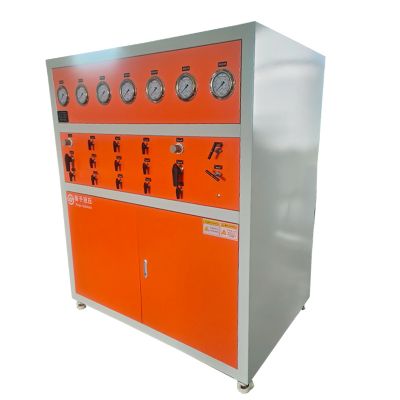

本設備由上海馨予流體控制設備有限公司設計制造，用于給客戶工廠提供15000PSI高壓氣源，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

• 技術參數

Ø 設備外形尺寸：1500x1000x1800（長x寬x高mm）

Ø 試驗方式：氣壓測試

Ø 低壓最大壓力：5000PSI

Ø 高壓最大壓力：15000PSI

Ø 壓力測量精度：傳感器±0.5%，壓力表±1.6%

Ø 試驗介質：氮氣、氦氣（用戶自備）

Ø 介質溫度：常溫

Ø 環境溫度：常溫

Ø 輸出工位：1工位

Ø 高壓出口：G1/4F～120°內錐

Ø 控制方式：手動控制

Ø 氣源要求：0.6～0.8Mpa，3.0m³/min（用戶自備）

 Ø 電源電壓：AC220V 50Hz

        Ø 系統總功率：1.0KW

• 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

 常見故障及處理方法

序號	故障現象	原因	解決方法
1	系統不上壓	氣源壓力不足	將氣源壓力提高至6～8Bar
2		氮氣/氦氣進氣源壓力不足	將進氣源壓力提高
3			檢查并將對應的氣路截止閥打開
4			氣泵達到比例平衡，將氣源調節閥打開將壓力調高
5		急停未復位	將急停按鈕復位
6	增壓緩慢	氣源流量不足	高壓氣泵所需的氣源流量為3.0m³/min
7		管路泄漏	檢查管路泄漏處并扳緊

*  無法解決的問題及時聯系廠家。

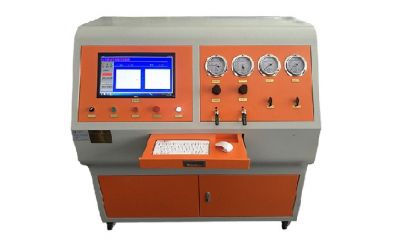

    航空零部件液壓耐壓試驗臺主要用于航天航空液接頭、液壓閥門、液壓管件的液壓耐壓測試，可實現靜壓和爆破，廣泛應用于航空零部件生產廠家、科研院校、質檢機構等單位。

技術參數：

1、適用介質：液壓油；

2、適合溫度：-45℃~120℃；

3、驅動動力：壓縮空氣(0.8MPa以下，1Nm3/min)；

4、壓力范圍：0-40MPa(可定制)；

5、壓力表精度：1.6級；

6、流量范圍：0~40L/min；

7、控制方式：手動/自動；

8、電源電壓：AC220V 50Hz。

主要特點：

1、采用高品質氣動泵做壓力源，試驗壓力最高可達690MPA，輸出壓力可以無級調節，升壓速率可以自由設定；

2、所有泵閥與管路均采用316不銹鋼材質，可以適用水、油、乳化液等大多數液體試壓介質；

3、試驗過程中，可以自動進行壓力補償，具有測試壓力穩定，壓力測試精度高等特點。

4、手動、自動控制方式自由選擇滿足不同用戶需求；

5、壓力采集系統自主開發，精確度高，操作方便，可二次開發滿足個性化需求，整個試驗過程均可在計算機上操作完成，自動生成壓力、時間曲線，并將各種數據存儲，隨時可打印出試驗報告，也可以通過按鈕開關手動控制試驗過程。
