設備簡介：

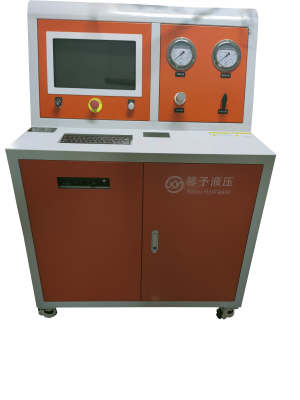

呼吸氣瓶外測法水壓試驗臺主要用于呼吸氣瓶的深海模擬檢測，設備嚴格按照我國呼吸氣瓶水壓試驗標準和美國DOT法標準研制，廣泛用于氣瓶生產廠家及氣瓶檢測單位。

技術參數：
1、加壓范圍：0～100MPA（可定制）；
2、恒壓范圍：5%～100%F.S；
3、試驗介質：水；
4、介質溫度：常溫；
5、測試工位：1路（可擴展）；
6、測量精度：±0.5%F.S(可選更高精度)；
7、控制精度：±1% F.S；
8、計時范圍：0～999S；
9、驅動空氣：0.5MPa≤P≤0.8MPa；
10、電源電壓：AC220V 50Hz。
參考標準：
1、GB/T9251氣瓶水壓試驗方法
2、GB/T13004鋼制無縫氣瓶定期檢驗與評定
3、ISO 9809國際標準鋼瓶

功能特點：
1、采用德國進口高質量氣驅泵、超高壓閥門、管件、接頭；
2、系統設計合理，元件質量穩定可靠，從原理上和零配件上保證系統運行穩定可靠；
3、整機管路系統采用不銹鋼材質，無焊連接，錐面密封，適合于絕大多數液壓系統密封要求；
4、泵、閥、管件、接頭均采用德國進口產品，確保設備質量和安全，材質為316不銹鋼，可以適用大多數液體試壓介質；

應用范圍：
氣瓶氣密封檢測設備適用于氣瓶（氮氣、氧氣、CNG、LPG等）或壓力容器的氣密封泄漏檢測，可以分為沉水冒泡濕式檢漏與電腦監控檢漏兩種方法，廣泛應用于氣瓶生產廠家、質檢機構等單位。

技術參數：
1、加壓范圍：0～100MPA（可定制）；
2、試驗介質：空氣、氮氣等大多數氣體介質；
3、測試工位：1個(可擴充）；
4、壓力測量精度：±0.5%FS(可選更高精度)；
5、壓力控制精度：±1%FS；
6、控制方式：自動/手動
7、驅動空氣：0.5MPa≤P≤0.8MPa；
8、計時范圍：0～999h；
9、源電壓：AC 220V 50Hz；
10、檢漏方法：通過氣泡法（可選電腦監控）。
參考標準：
GB-T12137氣瓶氣密性試驗方法、GB4351手提式滅火器、GB81095推車式滅火器、GB17258汽車用壓縮天然氣鋼瓶、ISO11439天然氣汽車車載高壓氣瓶、ISO9809國際標準鋼瓶、ECE R110車輛推進系統用壓縮天然氣等。

功能特點：
1、高壓氣泵加壓，配置穩壓裝置，提高了穩定性和可靠性，同時加壓速度采用變頻調速及氣動比例壓力反饋控制，能夠精確控制壓力的精度，控制原理先進，保壓效果好，實時自動補壓；
2、可以通過計算機全自動控制整個試驗過程，也可通過控制柜上的按鈕開關手動電控試驗過程，還4、可以手動控制各個閥門完成手動試驗過程，界面友好，操作方便；
3、上海馨予專用測試軟件成熟穩定無缺陷，實時顯示耐壓曲線，實時數據顯示，可打印實驗報告，可與OFFICE辦公軟件兼容，可編程試驗報告，讓用戶可依據自己的特點設計編排；
4、本機具有掉電保護功能，停電后系統自動卸壓，終止試驗，限度保證操作人員和設備的安全；

應用范圍：

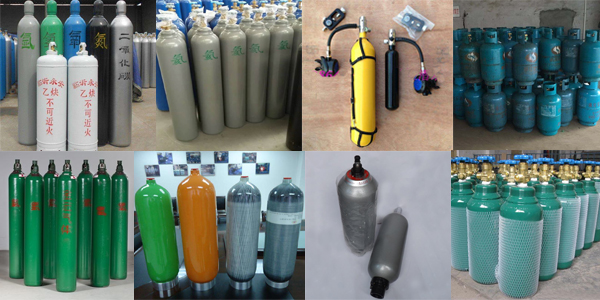

氣瓶壓力疲勞試驗臺用于氣瓶（氮氣、氧氣、CNG、LPG等）或壓力容器的壽命檢測，通過施加一定頻率高低壓壓力直至產品失效或到達規定循環次數。

技術參數：
1、加壓范圍：0-50MPA；
2、試驗介質：水；
3、測試工位：1個（可擴充）；
4、循環頻率：0～15次/分；
5、試驗環境：常溫（特殊要求請咨詢）；
6、壓力測量精度：±0.5%FS(可選更高精度)；
7、壓力控制精度：±5% F.S；
8、控制方式：全自動控制
9、計時范圍：0～999h；
10、電源電壓：AC 220V 50Hz。
參考標準：
1、GB 9252氣瓶疲勞試驗方法
2、GB 4351手提式滅火器
3、GB 81095推車式滅火器
4、GB 17258汽車用壓縮天然氣鋼瓶
5、ISO 11439天然氣汽車車載高壓氣瓶
6、ISO 9809國際標準鋼瓶
7、ECE R110車輛推進系統用壓縮天然氣

功能特點：
1、系統高壓配件均采用德國原裝進口MOOTTL高壓配件件，確保性能優越，安全可靠；
2、系統配置德國進口安全閥，防止系統超壓帶來的安全隱患，確保設備及操作人員安全；
3、設備設有掉電，電氣自動終止試驗并自動記錄保存實驗數據功能，能確保試驗安全；
4、設備配備PLC，采用計算機采集控制系統，實現電器自動控制；
5、上海馨予設計軟件，通過相關參數設置可滿足各項性能檢測，對于疲勞試驗，可設置好檢測次數；
6、實現自動檢測狀態，所有檢測相關數據實時監控并保存，隨時可調出打印。

應用范圍：

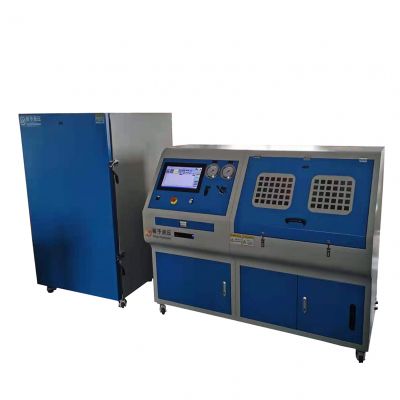

主要用于氣瓶（氮氣、氧氣、CNG、LPG等）或壓力容器的爆破變形量和屈服壓力測試，通過壓力-進水量-時間曲線來自動判斷爆破壓力值，并找出屈服點，廣泛應用于壓力容器生產廠家做質量檢測。

技術參數：
1、加壓范圍：0～200MPA（可定制）；
2、恒壓范圍：5%～100%FS；
3、試驗介質：水；
4、介質溫度：常溫；
5、測試工位：1個（可擴充）；
6、加壓速率：≤0.5MPa/S；
7、壓力測量精度：±0.5%FS(可選更高)；
8、壓力控制精度：±1% FS；
9、計時范圍：0～999min；
10、驅動空氣：0.5MPa≤P≤0.8MPa。
參考標準：
GB/T9251氣瓶水壓試驗方法、GB/T13004鋼制無縫氣瓶定期檢驗與評定、GB17258汽車用壓縮天然氣鋼瓶、ISO11439天然氣汽車車載高壓氣瓶、ISO9809國際標準鋼瓶、ECE R110車輛推進系統用壓縮天然氣、CGAC-1等。

功能特點：
1、所有試驗過程采用PLC自動控制，能夠顯示壓力-時間曲線，保壓時間、試驗壓力值，并具有自動記錄壓力-時間曲線；
2、功能齊全，即可以進行爆破測試、也可以進行水壓試驗；
3、壓力源采用德國進口氣動液體增壓泵，輸出壓力范圍廣；
4、所有管件及接頭均為德國原裝進口產品，保證耐壓等級，質量可靠，材質為316不銹鋼，可以適用大多數液體試驗介質。

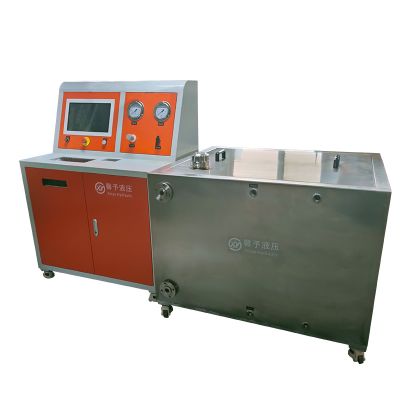

     本設備由上海馨予流體控制設備有限公司設計制造，用于客戶產品的靜壓爆破測試，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

• 技術參數

• 控制柜外形尺寸：1200x800x1400（長x寬x高mm）
• 防爆箱外形尺寸：1000x1000x1120（長x寬x高mm）
• 測試產品：滅火器瓶
• 測試方式：靜壓、爆破測試
• 試驗壓力范圍：0～200bar
• 最大輸出壓力 ：224bar（控制氣源8Bar時）
• 氣泵增壓比：28：1

Ø 壓力測量精度：傳感器±0.5%，壓力表±1.6%

Ø 試驗介質：水、液壓油

Ø 介質溫度：常溫

Ø 環境溫度：常溫

Ø 試驗工位：1工位

• 氣源要求：6～8bar，1.0m³/min
• 電源電壓：AC380V 50Hz
• 系統總功率：1.5KW

• 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

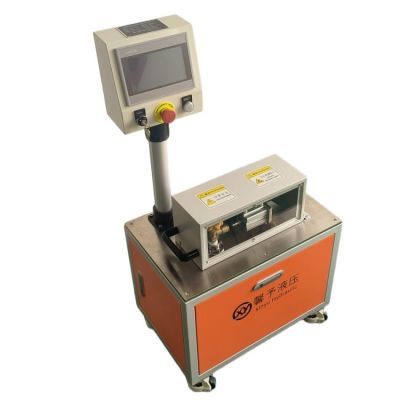

本設備由上海馨予流體控制設備有限公司設計制造，用于客戶產品(自閉裝置)的耐用性試驗，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

• 技術參數

• 設備尺寸：560x360x1160（長x寬x高mm）
• 試驗方式：GB/T7512-2023   7.11.2自閉裝置耐用性試驗
• 試驗壓力范圍：0～2.5MPa
• 測試次數：0～999999次

Ø 壓力測量精度：傳感器±0.5%

Ø 試驗介質：空氣、氮氣

Ø 介質溫度：常溫

Ø 環境溫度：常溫

Ø 試驗工位：1工位

Ø 控制方式：觸摸屏控制

• 氣源要求：6～8bar，1.0m³/min
• 電源電壓：AC220V 50Hz
• 系統總功率：0.5KW
• 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

2 操作說明

2.1 運行準備

1） 接入壓縮空氣（6～8bar，1m³/min）；

4） 將被測閥門安裝到測試工裝中并調節好位置；

5） 接通電源（AC220V 50Hz），并打開電源；

6） 此時會進入到觸摸屏控制界面；

應用范圍：

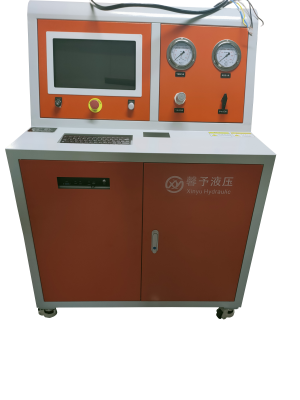

天然氣瓶氣密泄漏試驗臺適用于家用天然氣瓶（煤氣瓶）的氣密封泄漏檢測，可以分為沉水冒泡濕式檢漏與電腦監控檢漏兩種方法，廣泛應用于天然氣瓶生產廠家、質檢機構等單位。

技術參數：
1、加壓范圍：0～20MPA（可定制）；
2、試驗介質：空氣、氮氣等大多數氣體介質；
3、測試工位：1個(可擴充）；
4、壓力測量精度：±0.5%FS(可選更高精度)；
5、壓力控制精度：±1%FS；
6、控制方式：手動/自動；
7、計時范圍：0～999h；
8、源電壓：AC 220V 50Hz；
10、檢漏方法：通過氣泡法（可選電腦監控）。

參考標準：
GB-T12137氣瓶氣密性試驗方法、GB4351手提式滅火器、GB81095推車式滅火器、GB17258汽車用壓縮天然氣鋼瓶、ISO11439天然氣汽車車載高壓氣瓶、ISO9809國際標準鋼瓶、ECE R110車輛推進系統用壓縮天然氣等。
功能特點：
1、高壓氣泵加壓，配置穩壓裝置，提高了穩定性和可靠性，同時加壓速度采用變頻調速及氣動比例壓力反饋控制，能夠精確控制壓力的精度，控制原理先進，保壓效果好，實時自動補壓；
2、可以通過計算機全自動控制整個試驗過程，也可通過控制柜上的按鈕開關手動電控試驗過程，還可以手動控制各個閥門完成手動試驗過程，界面友好，操作方便；
3、上海馨予專用測試軟件成熟穩定無缺陷，實時顯示耐壓曲線，實時數據顯示，可打印實驗報告，可與OFFICE辦公軟件兼容，可編程試驗報告，讓用戶可依據自己的特點設計編排；
4、本機具有掉電保護功能，停電后系統自動卸壓，終止試驗，限度保證操作人員和設備的安全；

應用范圍：

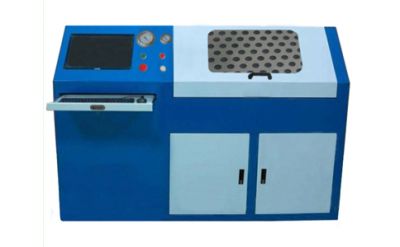

焊接鋼瓶水壓密封試驗臺主要用于焊接鋼瓶、壓力容器的水壓密封性能測試，通過水壓輸入瓶體來測試壓力容器的密封性，廣泛應用于壓力容器生產廠家做質量檢測，還可用于檢測機構等單位。

技術參數：
1、加壓范圍：0～50MPA（可定制）；
2、試驗介質：水；
3、介質溫度：常溫；
4、測試工位：1個（可擴充）；
5、加壓速率：≤0.5MPa/S；
6、壓力測量精度：±0.5%FS(可選更高)；
7、壓力控制精度：±1% FS；
8、驅動空氣：0.5MPa≤P≤0.8MPa。
功能特點：
1、所有試驗過程采用PLC自動控制，能夠顯示壓力-時間曲線，保壓時間、試驗壓力值，并具有自動記錄壓力-時間曲線；
2、功能齊全，即可以進行爆破測試、也可以進行水壓試驗；
3、壓力源采用德國進口氣動液體增壓泵，輸出壓力范圍廣；
4、所有管件及接頭均為德國原裝進口產品，保證耐壓等級，質量可靠，材質為316不銹鋼，可以適用大多數液體試驗介質。

5、上海馨予設計軟件，通過相關參數設置可滿足各項性能檢測，對于疲勞試驗，可設置好檢測次數，實現自動檢測狀態，所有檢測相關數據實時監控并保存，隨時可調出打印。

應用范圍：

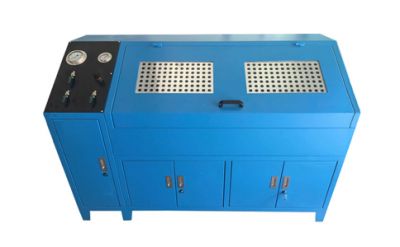

反應釜氣密性耐壓試驗臺適用于實驗室反應釜的氣密封泄漏檢測及耐壓測試，可以分為沉水冒泡濕式檢漏與電腦監控檢漏兩種方法，廣泛應用于反應釜生產廠家、質檢機構等單位。

技術參數：
1、加壓范圍：0～50MPA（可定制）；
2、試驗介質：空氣、氮氣等；
3、測試工位：1個(可擴充）；
4、壓力測量精度：±0.5%FS；
5、壓力控制精度：±1%FS；
6、控制方式：手動/自動；
7、源電壓：AC 220V 50Hz；
8、檢漏方法：通過氣泡法（可選電腦監控）。
功能特點：
1、高壓氣泵加壓，配置穩壓裝置，提高了穩定性和可靠性，同時加壓速度采用變頻調速及氣動比例壓力反饋控制，能夠精確控制壓力的精度，控制原理先進，保壓效果好，實時自動補壓；
2、可以通過計算機全自動控制整個試驗過程，也可通過控制柜上的按鈕開關手動電控試驗過程，還可以手動控制各個閥門完成手動試驗過程，界面友好，操作方便；
3、本機具有掉電保護功能，停電后系統自動卸壓，終止試驗，限度保證操作人員和設備的安全；

4、上海馨予專用測試軟件成熟穩定無缺陷，實時顯示耐壓曲線，實時數據顯示，可打印實驗報告，可與OFFICE辦公軟件兼容，可編程試驗報告，讓用戶可依據自己的特點設計編排。
