1.1 設備用途

本設備由上海馨予流體控制設備有限公司設計制造，用于客戶產品的氣密性測試，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

1.2 技術參數

• Ø 試驗方式：氣密性
• Ø 試驗壓力范圍：10～60Bar（用戶自備）
• Ø 試驗介質：空氣
• Ø 介質溫度：常溫
• Ø 試驗工位：5工位
• Ø 測試接口：ZG1/4
• Ø 控制方式：手動控制

1.3 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

2 操作說明

2.1 運行準備

1） 接入高壓氣體（P≤15MPa）；

2）將被測件連接至設備測試接口；

2.2 操作說明

1）打開減壓入口截止閥，高壓氣體通入到減壓閥，減壓閥調節至所需壓力；

2）打開減壓出口截止閥，氣體通入到被測產品中；

3）測試時可在壓力表上查看當前壓力；

3 注意事項

3.1運行前注意的事項

• Ø 確認被測件已連接到位
• Ø 確認正常后，啟動設備

3.2運行中注意的事項

• Ø 測試時請勿隨意松開連接接頭
• Ø 出現故障及時關閉高壓進氣閥并將減壓閥減至最低

3.3運行結束注意的事項

• Ø 關閉所有閥門斷開氣源

*  無法解決的問題及時聯系廠家。

應用范圍：

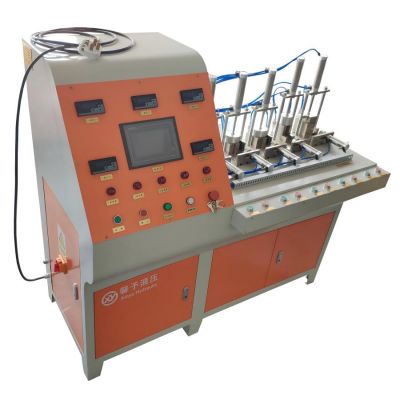

主要用于汽車冷卻管、制動管、橡膠管、航空航天液壓管、工程液壓管等管件的真空試驗，廣泛應用于汽車管材生產廠家、質檢機構等單位。

技術參數：
工作壓力：200Pa（根據要求定制）
壓力控制精度：±1%FS
測試件長度：150-1000mm
測試件直徑：5-10mm
測試路數：1路（可擴充）
保壓試件：2min（自由設定）
真空泵功率：DC24V，28W
主要功能：
1.可按標準要求對汽車內燃機冷卻管等液壓膠管進行真空吸扁性能測試；
2.設備具有試驗數據的自動采集、存儲和處理功能，自動建立試驗數據庫，數據可隨時查詢和長期保存；
3.設備具有報表生成功能，已完成試驗可調出數據生成報表；
4.設備具有設定試驗參數的保存功能，每次設定好的試驗參數可以保存在電腦中，下次做相同參數的試驗時可直接提取，不用再次設置；
5.設備具有記錄當次試驗出現的故障時間與性質、操作人員的操作進行記錄功能；

主要應用：

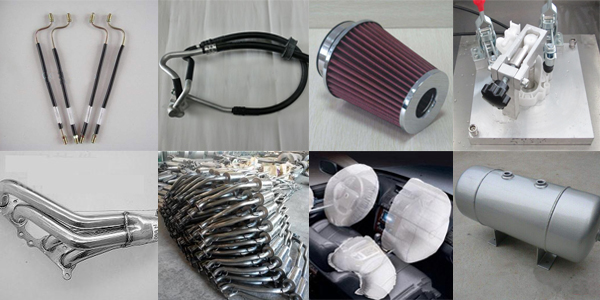

主要用于汽車空調管、剎車管、制動管、排氣管、精濾器、過濾器、濾清器、制動器等汽車零部件的氣密性試驗、泄漏試驗，廣泛應用于汽車零部件生產廠家、科研院校、檢測機構等單位。

技術參數：
1、加壓范圍：0～100MPA（可定制）；
2、試驗介質：氦氣/氮氣/空氣等；
3、介質溫度：常溫（可定制）；
4、測試工位：1個(可擴充）；
5、介質溫度：根據要求定制；
6、控制方式：手動/自動；
7、裝夾方式：螺紋連接或法蘭連接；
8、驅動空氣：0.5MPa≤P≤0.8MPa。
功能特點：
1、采用德國進口高質量氣動液體增壓泵、超高壓閥門、管件、接頭等產品；
2、系統設計合理，元件質量穩定可靠，從原理上和零配件上保證系統運行穩定可靠；
3、整機管路系統采用不銹鋼材質，無焊連接，錐面密封，適合于絕大多數液壓系統密封要求；
4、泵、閥、管件、接頭均采用德國進口產品，確保設備質量和安全，材質為316不銹鋼，可以適用大多數氣體試壓介質。

應用范圍：

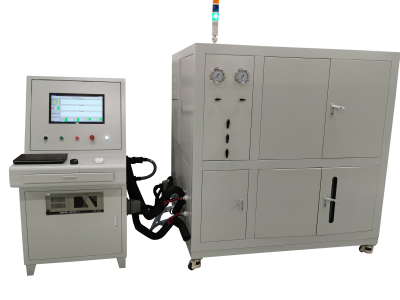

主要用于汽車制動管、燃油管、散熱器、冷卻器、精濾器等零部件的脈沖疲勞試驗（壓力交變循環試驗），廣泛用于汽車零部件生產廠家、質檢機構等單位。

技術參數：
1、試驗介質：水、液壓油等；
2、試驗壓力：0-100MPA；
3、介質溫度：根據要求定制；
4、電源要求：220V；
5、脈沖頻率：0-2Hz；
6、控制方式：自動控制；
7、壓力測量精度：±0.5%F.S；
8、壓力控制精度：±1%F.S。

參考標準：
GB/T5568-94、GB7939-92、ISO6802、ISO6803、ISO8032-1987（GB/T12722-91）、HT/T2718-1995汽車空調用橡膠和塑料軟管及軟管組合件等。
功能特點：
1、控制系統由微機與PLC控制單元上下兩級控制系統組成，上位機主要完成圖形處理、數據處理、數據管理，下位機根據上位機的指令完成試驗過程，設備具有靜壓試驗和疲勞試驗兩種功能；
2、控制原理先進，能夠精確控制壓力的精度，保壓效果好，實時自動補壓，可以通過計算機全自動控制整個試驗過程，也可以通過控制柜上的按鈕開關手動控制試驗過程；
3、電氣組件采用進口元器件，從控制原理和電氣組件的質量上保證了試驗機的精度和穩定性；
4、上海馨予專用測試軟件成熟穩定無缺陷，可實時顯示各路試壓曲線，各試驗數據可保存并回放，試驗過程根據客戶需求來設定，界面友好；
5、本機具有掉電保護功能，停電后系統自動卸壓，管路壓力異常報警，限度保證操作人員和設備的安全。

應用范圍：

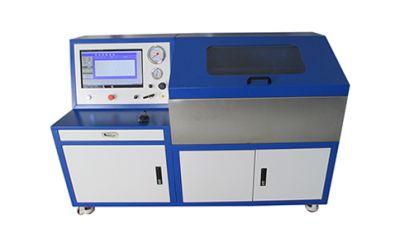

主要用于汽車制動管、液壓管、燃油管、空調管、氣囊、排氣管、散熱器、濾清器、精濾器等產品的靜壓爆破強度試驗，是按照國家相關標準設計、制造的汽車部件檢測設備，廣泛應用于汽車零部件生廠廠家、產品質量檢驗所、科研院校等單位對各種汽車零部件的生產檢驗和開發研究。

技術參數：
1、試驗介質：水或油等；
2、試驗壓力：0-200MPA（可定制）；
3、壓力精度：≤±1%；
4、恒壓精度：-1%～+2%；
5、試驗路數：1路（可擴充）；
6、介質溫度：根據要求定制；
7、控制方式：手動/自動。

參考標準：

GB-16897、GB-T5563、GB-T10544、GB-T15560、SAE.J157等。
設備特點：
1、由微機與可編成PLC控制器上下兩級控制系統組成，控制原理先進，采用獨立的控制單元，真正實現了模塊化控制，能夠精確控制壓力的精度，保壓效果好，實時自動補壓；
2、多路多工位，各路試驗可同時進行互不影響，實驗數據和圖形自動記錄并保存在計算機中；
3、電氣元件采用進口元器件，從控制原理和電氣元件的質量上保證了試驗機的精度和穩定性；
4、試驗時間可以自由設定，試驗完成自動停止；
5、泵、閥、管件、接頭均采用德國進口產品，確保設備質量和安全，材質為316不銹鋼，可以適用大多數液體試壓介質；
6、具有超壓、超時、泄露監控功能，自動報警并終止試驗。

適用范圍：

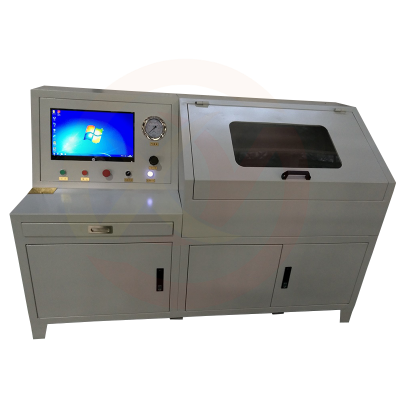

主要用于汽車（含摩托車）及掛車制動軟管撓曲疲勞試驗的全自動試驗機，廣泛應用于汽車管材生產廠家、檢測機構等單位。

主要參數：
1、加壓范圍：0-20Mpa（可定制）；
2、試驗介質：水或油；
3、測試工位：1個（可擴充）；
4、回轉（撓曲）直徑：203.2mm±0.25mm；
5、被測試件長度：200～600mm；
6、轉速可調范圍為：300～1000r/min；
7、壓力測量精度：0.5%FS；
8、壓力控制精度：±1%F.S；
9、計時范圍：0～999H；
10、電源要求：AC 220V、50Hz。

參考標準：
GB/T16897《制動軟管》、GB/T7128等（更多標準請詢問我司）。
功能特點：
1、由控制柜與試件箱兩部分組成，采用手動泵或氣動泵加壓，控制精度高，設備布局合理，水電分離，全部管路采用不銹鋼管連接；
2、采用PLC控制及變頻調速技術，對制動軟管撓曲疲勞試驗的全過程進行智能自動監控；
3、試驗機關鍵部位機身及主要零件采用不銹鋼材料或防銹處理，機架加裝減震裝置，機械結構采用動平衡設計及同步帶傳動裝置，使設備工作時更加平穩，減輕噪音和環境污染，有利于改善操作人員的工作環境；
4、外形美觀，結構緊湊，加裝透明觀察窗，既可觀察試驗情況，更能保護試驗人員及其它設備的安全；

應用范圍：

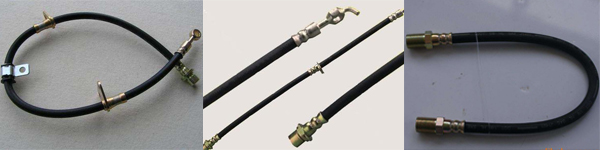

主要用于汽車制動管、液壓管、燃油管的液壓爆破強度試驗，是按照國家相關標準設計、制造的檢測設備，廣泛應用于汽車管材生廠廠家、產品質量檢驗所、科研院校等單位對各種汽車管材的生產檢驗和開發研究。

技術參數：
1、試驗介質：水或油等；
2、試驗壓力：0-200MPA（可定制）；
3、壓力精度：≤±1%；
4、恒壓精度：-1%～+2%；
5、試驗路數：1路（可擴充）；
6、控制方式：手動/自動。
設備特點：
1、由微機與可編成PLC控制器上下兩級控制系統組成，控制原理先進，采用獨立的控制單元，真正實現了模塊化控制，能夠精確控制壓力的精度，保壓效果好，實時自動補壓；
2、多路多工位，各路試驗可同時進行互不影響，實驗數據和圖形自動記錄并保存在計算機中；
3、電氣元件采用進口元器件，從控制原理和電氣元件的質量上保證了試驗機的精度和穩定性；
4、泵、閥、管件、接頭均采用德國進口產品，確保設備質量和安全，材質為316不銹鋼，可以適用大多數液體試壓介質；
5、具有超壓、超時、泄露監控功能，自動報警并終止試驗。

應用范圍：

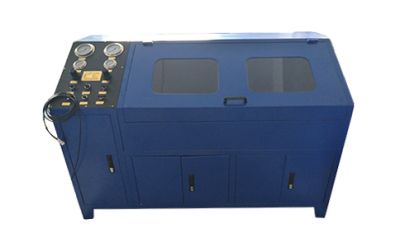

主要用于汽車進氣管、排氣管的耐壓強度試驗，是按照國家相關標準設計、制造的管材檢測設備，廣泛應用于汽車管材生廠廠家、產品質量檢驗所、科研院校等單位對各種汽車管材的生產檢驗和開發研究。

技術參數：
1、試驗介質：水或油等；
2、試驗壓力：0-20MPA（可定制）；
3、壓力精度：≤±1%；
4、恒壓精度：-1%～+2%；
5、試驗路數：1路（可擴充）；
設備特點：
1、由微機與可編成PLC控制器上下兩級控制系統組成，控制原理先進，采用獨立的控制單元，真正實現了模塊化控制，能夠精確控制壓力的精度，保壓效果好，實時自動補壓；
2、多路多工位，各路試驗可同時進行互不影響，實驗數據和圖形自動記錄并保存在計算機中；
3、電氣元件采用進口元器件，從控制原理和電氣元件的質量上保證了試驗機的精度和穩定性；
4、試驗時間可以自由設定，試驗完成自動停止；
5、泵、閥、管件、接頭均采用德國進口產品，確保設備質量和安全，材質為316不銹鋼，可以適用大多數液體試壓介質；
6、具有超壓、超時、泄露監控功能，自動報警并終止試驗。

應用范圍：
主要用于汽車機油冷卻器、燃油冷卻器的壓力脈沖疲勞試驗，廣泛用于汽車機油冷卻器、燃油冷卻器的生產廠家、質檢機構等單位。

技術參數：
1、試驗介質：水、液壓油等；
2、試驗壓力：0-5MPA；
3、電源要求：220V；
4、脈沖頻率：0-1.5Hz；
5、控制方式：自動控制；
功能特點：
1、控制系統由微機與PLC控制單元上下兩級控制系統組成，上位機主要完成圖形處理、數據處理、數據管理，下位機根據上位機的指令完成試驗過程，設備具有靜壓試驗和疲勞試驗兩種功能；
2、控制原理先進，能夠精確控制壓力的精度，保壓效果好，實時自動補壓，可以通過計算機全自動控制整個試驗過程，也可以通過控制柜上的按鈕開關手動控制試驗過程；
3、電氣組件采用進口元器件，從控制原理和電氣組件的質量上保證了試驗機的精度和穩定性；
4、本機具有掉電保護功能，停電后系統自動卸壓，管路壓力異常報警，限度保證操作人員和設備的安全。
