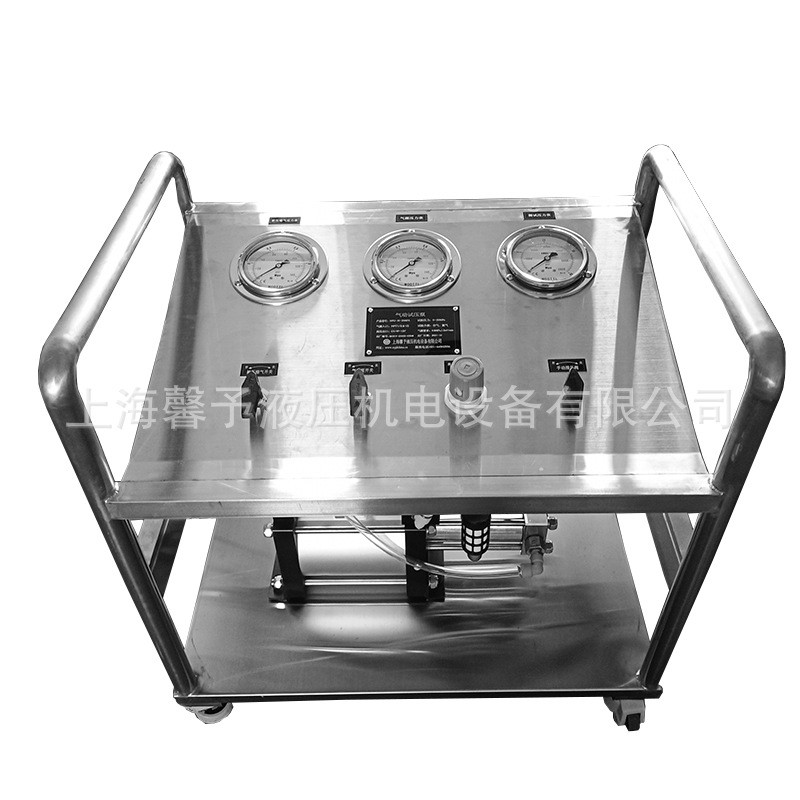

本設備由上海馨予流體控制設備有限公司設計制造，用于客戶產品的氣壓耐壓測試，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

1.2 技術參數

• Ø 設備外形尺寸：700x500x720（長x寬x高mm）
• Ø 試驗方式：升壓-保壓-泄壓
• Ø 試驗壓力范圍：0～25MPa
• Ø 輸出壓力：32MPa(驅動氣壓0.8MPa時)
• Ø 氣泵增壓比：40:1
• Ø 氣泵流量：MAX.156NL/Min
• Ø 壓力測量精度：±1.6%
• Ø 試驗介質：空氣、氮氣
• Ø 介質溫度：常溫
• Ø 試驗工位：1工位
• Ø 高壓出口：G1/4F-120°內錐
• Ø 控制方式：手動控制
• Ø 氣源要求：0.6～0.8Mpa，1.5m³/min

1.3 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

2 操作說明

2.1 運行準備

1） 接入壓縮空氣（6～8bar，1.5m³/min）；

2）將被測件通過管件接入設備高壓出口中；

2.2 操作說明

1）通過氣源調節閥將壓力調節到1.5bar左右，打開氣動泵開關和被壓縮氣開關，此時泵活塞開始迅速往復運動進行增壓；

2）增壓時系統的壓力可從壓力表中讀出，緩慢調節氣源調節閥可將壓力增加到所需值；

3）壓力到達后可將氣泵開關和被壓縮氣開關關閉（也可不關閉，不關閉時當壓力下降時系統會自動補壓）；

4）測試結束后，逆時針旋轉氣源調節器的手輪，直至的氣源表不顯示氣壓為止，再關閉氣泵開關和被壓縮氣開關，最后將泄壓閥打開，釋放系統內的高壓氣體，取下測試件完成測試。

3 注意事項

3.1運行前注意的事項

• Ø 確認壓縮空氣壓力、流量供給足夠
• Ø 確認被測件已連接到位
• Ø 確認正常后，啟動設備

3.2運行中注意的事項

• Ø 測試時請勿隨意松開連接接頭
• Ø 出現故障及時打開泄壓閥進行泄壓

3.3運行結束注意的事項

• Ø 將氣壓調至0，關閉氣動泵開關和被壓縮氣開關

3.4 常見故障及處理方法

序號	故障現象	原因	解決方法
1	系統不上壓	進氣流量和壓力不足	將壓縮空氣壓力和流量提高
3		管路連接處泄露	檢查泄露點，將螺紋扳緊
2	剛啟動時氣泵動作緩慢	氣源流量不足	高壓氣泵所需的氣源流量為1～1.5m³/min

*  無法解決的問題及時聯系廠家。
