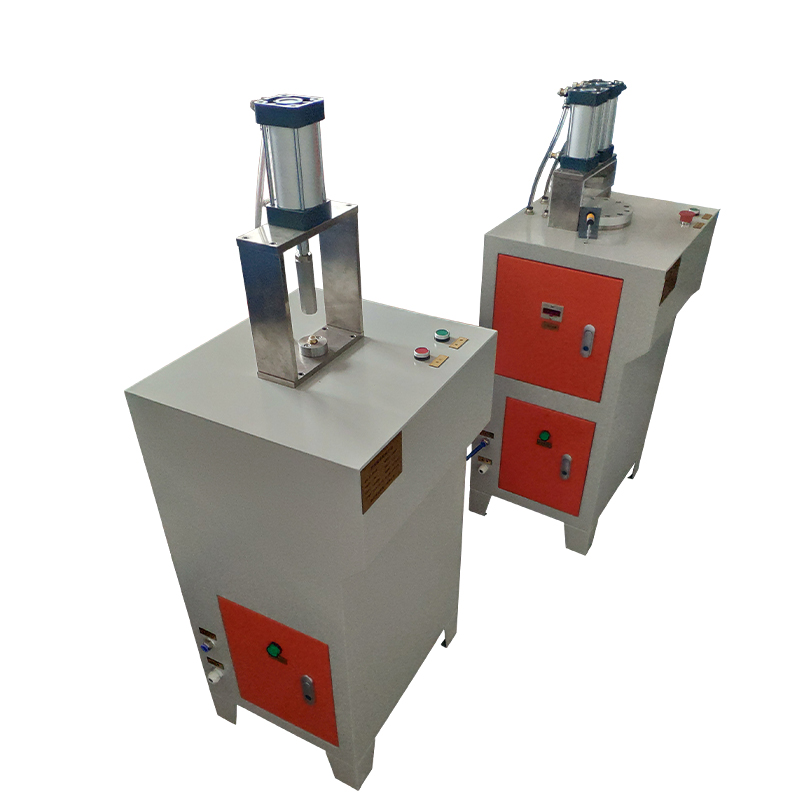

本設備為上海馨予流體控制設備有限公司設計制造，用于截止閥上密封圈的裝配。

• 技術參數

• 外形尺寸：500x450x1350（長x寬x高，mm）
• 驅動要求：壓縮空氣
• 氣源壓力：≤8bar
• 測試工位：1工位
• 控制方式：半自動控制
• 電源要求：AC220V 50Hz
  • 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

2 操作說明

2.1 運行準備

  1）接入電源（AC220V 50Hz）；

  2）接入壓縮空氣（≤8bar）。

2.2 操作說明

 1）放置截止閥接頭到工裝中；

2）將密封圈套入裝密封圈的桿子上，然后裝入壓緊接頭中；

3）按下啟動按鈕氣缸伸出然后把密封圈壓入接頭中；

4）計時器上設定壓緊時間（出廠預設2s），時間到后氣缸自動升起；

5）取下截止閥接頭完成裝配。

2.3 指示說明

  1）電源：電源開關打開時指示燈亮，此時控制開關電源接入。

2.4 注意事項

1）運行前注意的事項

• 確認電源已安全接好
• 確認壓縮空氣壓力供給足夠
• 確認正常后，啟動設備

2）運行中注意的事項

• 升起或下降壓緊氣缸時請勿將手伸進氣缸活動區域
• 升起或下降升降氣缸時請勿將手伸進氣缸活動區域
• 出現故障及時按下停止按鈕

3）運行結束注意的事項

• 切斷電源

2.5 常見故障及處理方法

序號	故障現象	原因	解決方法
1	氣缸壓不住	氣源壓力不足	將壓縮空氣氣壓提高
2	氣缸動作緩慢	氣源壓力不足	將壓縮空氣氣壓提高
3		氣源流量不足	將節流閥開大
