• 設備用途

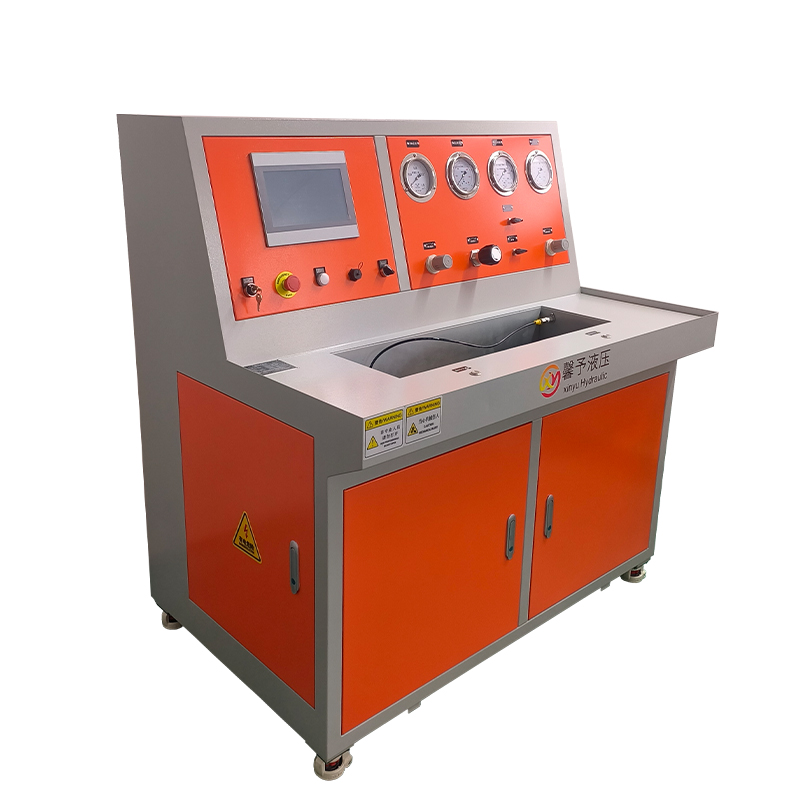

本設備由上海馨予流體控制設備有限公司設計制造，用于客戶產品的氣密性測試，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

• 技術參數

• 設備尺寸：1300x800x1400（長x寬x高mm）
• 測試水槽：MAX.800x240x240（長x寬x高mm）
• 試驗方式：GB/T7512-2023   7.8氣密性試驗
• 試驗壓力范圍：0～2.5MPa
• 氣泵增壓比：7/15：1
•  壓力測量精度：壓力表±1.6%，傳感器±0.5%
• 試驗介質：空氣、氮氣
• 輸出流量：Max.215NL/min
• 介質溫度：常溫
• 環境溫度：常溫
•  試驗工位：4工位
• 控制方式：觸摸屏控制
• 氣源要求：6～8bar，2.0m³/min
• 電源電壓：AC220V 50Hz
• 系統總功率：0.5KW

 ?

• 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

3 注意事項

3.1 運行前注意事項

1）確認壓縮空氣壓力、流量供給足夠

2）確認設備供電滿足要求

3）確認各項管路、電路均已連接完成

4）確認被測產品是否已連接到位

5）確認正常后，即可運行設備

3.2 運行中注意事項

1）測試時請勿隨意松開連接接頭

2）出現無法解決的問題及時按下急停停止設備

3.3 運行結束注意事項

1）測試完成后等產品中壓力降至大氣壓后再拆卸產品

2）不運行時斷開電源和氣源

3.4 常見故障及解決方法



故障現象	原因	解決方法
設備無法啟動	急停按鈕在按下狀態	把急停按鈕抬起
	參數設定不完整	進入參數設定界面檢查參數
壓力達不到	氣壓不足	將氣源氣壓提高
	管路連接處泄露	檢查泄露點，將接頭扳緊
	被測產品自身泄漏	更換被測產品
壓力上升緩慢	氣壓/氣流量過低	提高氣壓/氣流量

*  無法解決的問題及時聯系廠家。
