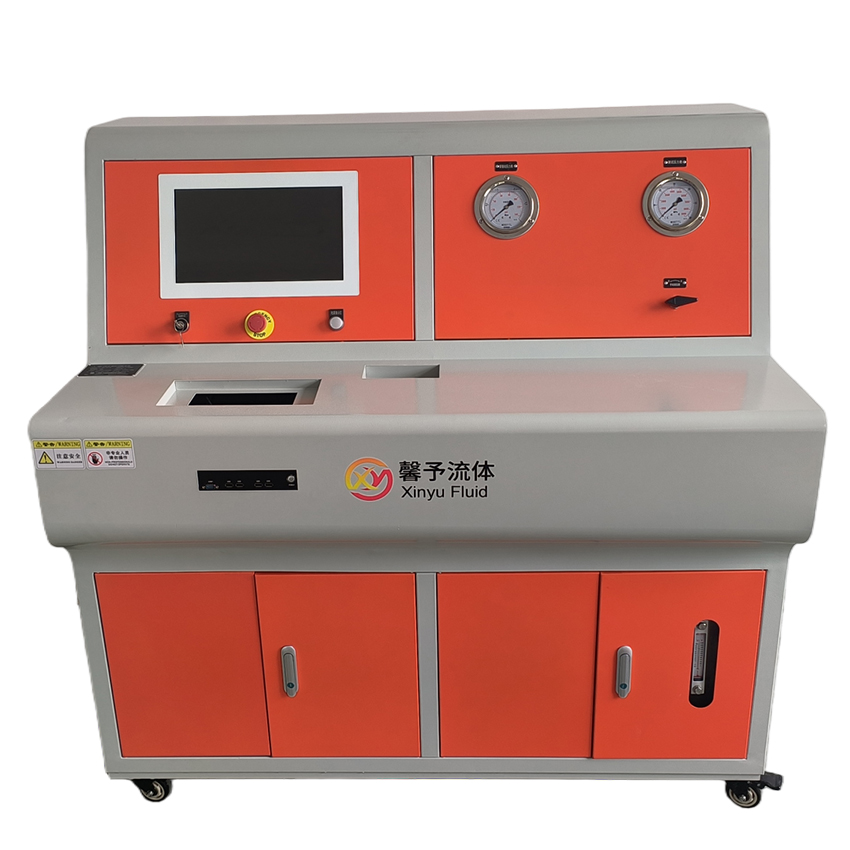

閥門壽命循環試驗系統由上海馨予流體控制設備有限公司設計制造，用于客戶產品的壽命循環試驗，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

• 技術參數

Ø 外形尺寸：1400x800x1400（長x寬x高mm）

Ø 測試方式：水壓循環測試

Ø 測試產品：用戶自備

Ø 測試壓力范圍：1～30MPa

Ø 保壓時間：1～3000s

Ø 循環次數：1～999999次

Ø 壓力測量精度：傳感器±0.5%，壓力表±1.6%

Ø 試驗介質：水

Ø 試驗工位：1工位

Ø 控制方式：自動控制

Ø 氣源要求：0.6～0.8MPa，1m³/min

Ø 電源要求：AC220V 50Hz

Ø 系統總功率：＜1.0KW

Ø 執行器要求：

    雙作用氣動執行器，帶全開和全關的位置感應開關（工作電壓DC24V）

配備三位五通電磁閥用于控制執行器（工作電壓DC24V）

• 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

操作說明

 運行準備

1） 接入壓縮空氣（6～8bar，1.0m³/min）；

2） 將水箱加滿；

3） 接通電源（AC220V 50Hz），并打開電源；

4） 將被測產品連接至設備；

5） 將電腦開機，然后點擊桌面上的閥門壽命循環試驗系統即可進入操作界面；
