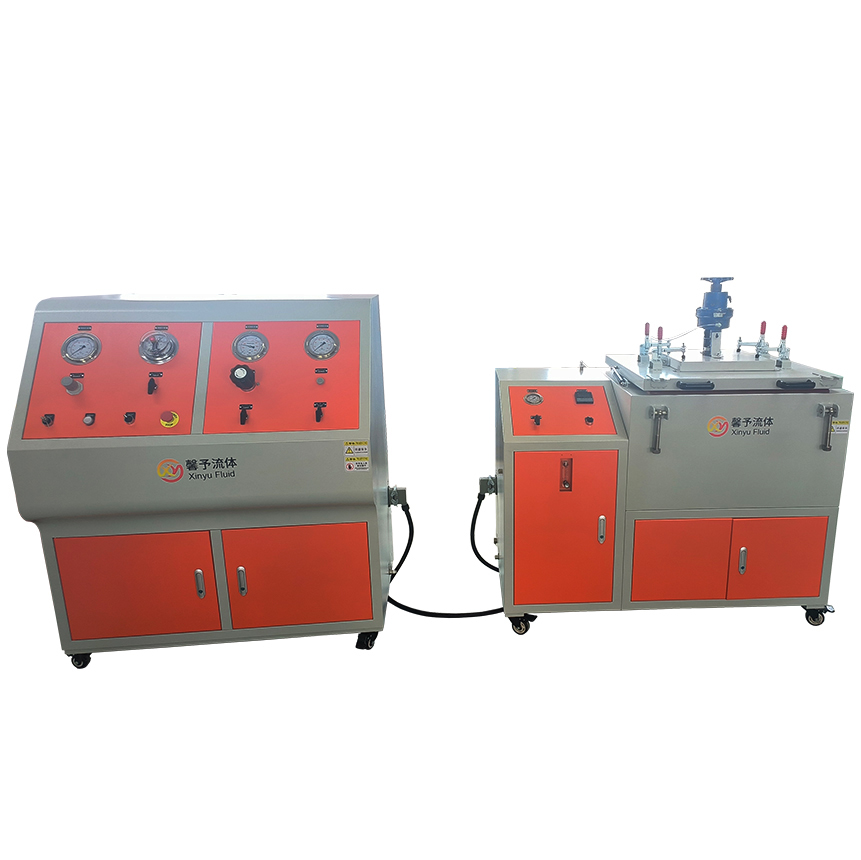

閥門低溫外漏/氣密試驗機由上海馨予流體控制設備有限公司設計制造，用于客戶產品的氣密性測試，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

• 技術參數

Ø 控制臺尺寸：1200x800x1400（長x寬x高mm）

Ø 測試臺尺寸：1400x750x1200（長x寬x高mm）

Ø 測試標準：GB/T 24918-2010

Ø 測試方法：5.2.1外漏試驗(低溫)、5.2.2氣密試驗(低溫)

Ø 測試產品：低溫緊急切斷閥

Ø 測試口徑：DN15～DN100

Ø 試驗壓力范圍：低壓0.1～0.2MPa，高壓1～10MPa

Ø 試驗工裝：手動工裝

Ø 控制方式：手動控制

Ø 氣源要求：0.6～0.8MPa，2.0m³/min

Ø 增壓氣要求：0.8MPa≤P≤2.5MPa

Ø 電源電壓：AC220V 50Hz

Ø 液氮要求：液氮

Ø 系統總功率：＜1.0KW

• 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

2 操作說明

2.1 運行準備

1）接入壓縮空氣（6～8bar，2.0m³/min）；

2）接入增壓氣（P≤2.5MPa）；

3）接通電源（AC220V），并打開電源開關；

4）打開增壓開關，將測試氣體進行增壓；

5）將被測件吊裝或人工抬至測試工位中，并將密封工裝緊固；

6）將驅動氣管連接至被測件；

7）給測試艙倒入液氮；

8）關閉測試艙蓋；

2.2 操作說明

2.2.1 低溫外漏試驗

1）首先進行低壓測試，調節低壓調壓閥，將壓力調節至所需值，然后將進氣選擇切換至低壓，此時低壓氣將輸送到閥門中，將工裝上的排氣閥關閉；

2）將測試閥開關旋至通氣，此時被測閥門將會打開，測試氣體將通入到整個閥門中；

3）此時可通過壓力表壓降判斷是否泄漏，測試完成后進行高壓測試，調節高壓調壓閥，將壓力調節至所需值，然后將進氣選擇切換至高壓，此時高壓氣將輸送到閥門中；

4）測試完成后將進氣選擇切換至關，然后打開手動泄壓閥將系統壓力卸除，然后將測試閥開關旋至斷氣，此時被測閥門將會關閉；

5）將被測產品拆下松開，取出測試件完成測試；

2.2.2 低溫氣密性試驗

1）首先進行低壓測試，調節低壓調壓閥，將壓力調節至所需值，然后將進氣選擇切換至低壓，此時低壓氣將輸送到閥門中，將工裝上的排氣閥打開；然后通過排氣的流量判斷產品是否泄漏；

3）測試完成后進行高壓測試，調節高壓調壓閥，將壓力調節至所需值，然后將進氣選擇切換至高壓，此時高壓氣將輸送到閥門中；

4）測試完成后將進氣選擇切換至關，然后打開手動泄壓閥將系統壓力卸除；

5）將被測產品拆下松開，取出測試件完成測試；
