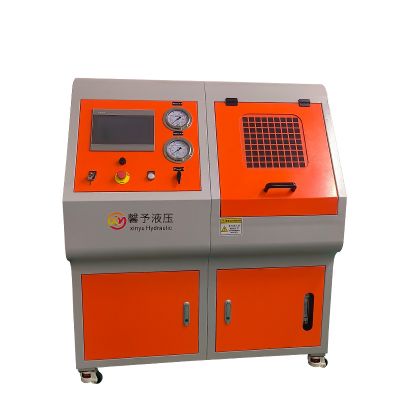

本設備由上海馨予流體控制設備有限公司設計制造，用于客戶產品的耐水壓強度測試，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

• 技術參數

• 設備尺寸：1200x800x1400（長x寬x高mm）
• 測試艙尺寸：MAX.600x800x680（長x寬x高mm）
• 試驗方式：GB/T7512-2023   7.12
• 試驗壓力范圍：0～12.5MPa
• 最大輸出壓力：22MPa（氣源0.8MPa時）
• 液泵增壓比：28：1
•  壓力測量精度：壓力表±1.6%，傳感器±0.5%
•  試驗介質：水
• 輸出流量：Max.6.8L/min（56ml/cc）
• 介質溫度：常溫
• 環境溫度：常溫
•  試驗工位：1工位
• 控制方式：觸摸屏控制
• 氣源要求：6～8bar，1m³/min
• 電源電壓：AC220V 50Hz
• 系統總功率：0.5KW

• 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

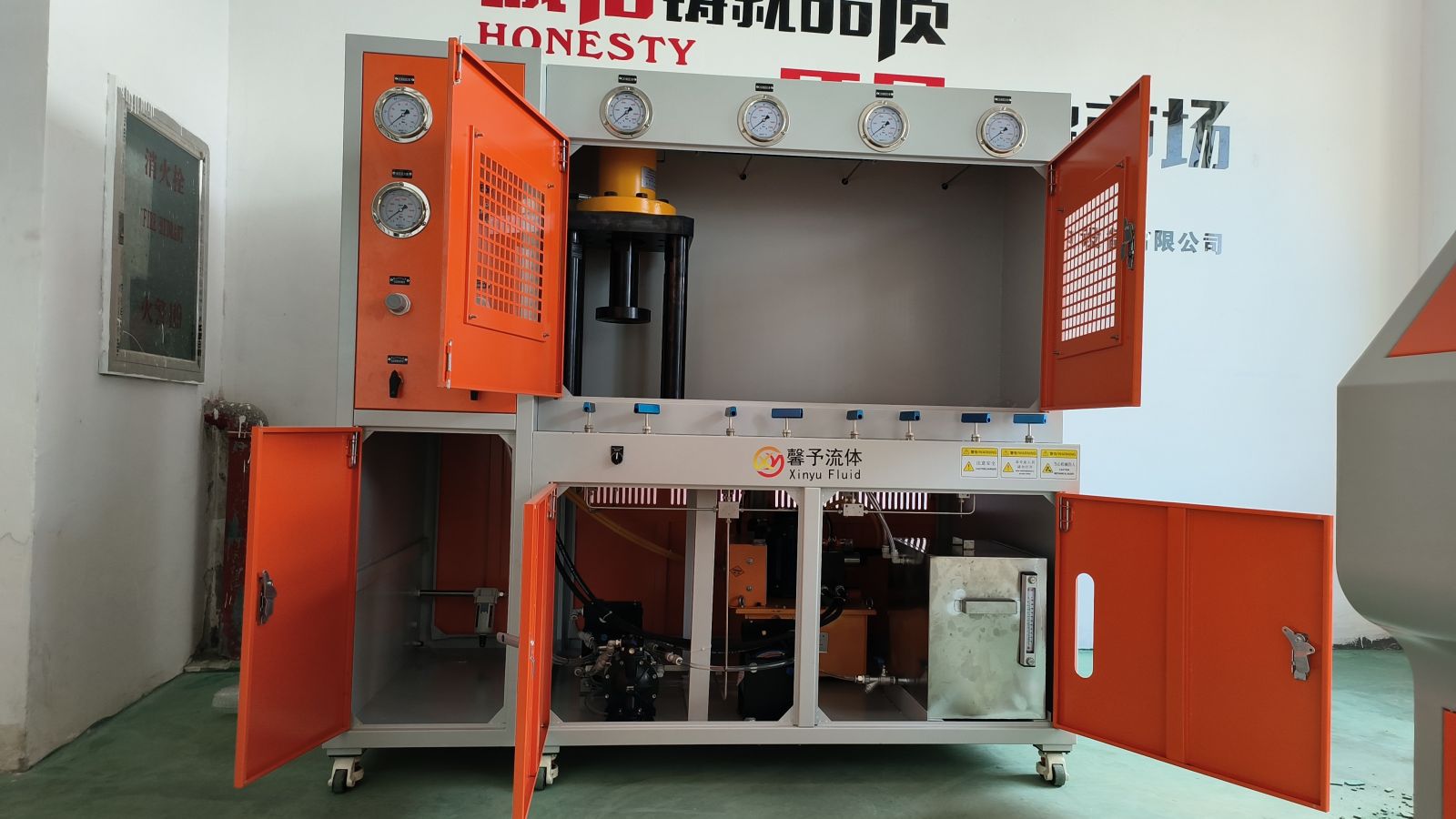

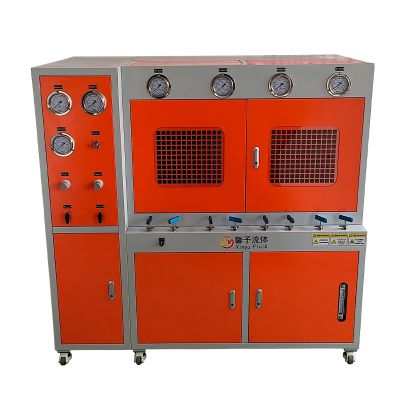

本設備由上海馨予流體控制設備有限公司設計制造，用于客戶產品的水壓靜壓測試，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

• 技術參數

Ø 設備外形尺寸：1800x1000x1750（長x寬x高mm）

Ø 試驗方式：升壓-保壓-泄壓

Ø 試驗壓力范圍：低壓0～20MPa，高壓20～110MPa

Ø 最大輸出壓力：136MPa(氣源壓力0.8MPa時)

Ø 液泵增壓比：低壓40:1，高壓170:1

Ø 液泵流量：低壓10L/min，高壓1.8L/min

Ø 壓力測量精度：±1.6%

Ø 試驗介質：水、液壓油等

Ø 介質溫度：常溫

Ø 試驗工位：4工位(獨立控制)

Ø 氣源入口：NPT1/2F

Ø 控制方式：手動控制

Ø 氣源要求：0.6～0.8Mpa，1.0m³/min

• 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

• 設備用途

    本設備為上海馨予流體控制設備有限公司設計制造，用于客戶提供的壓力容器的水壓測試。

• 技術參數

• 外形尺寸：1800x700x1200（長x寬x高，mm）
• 最大工作壓力：300bar
• 最小工作壓力：10bar
• 增壓比：45:1、4:1
• 試驗介質：水
• 測試方式：水壓測試
• 保壓時間：10min（自由控制）
• 控制方式：手動控制
• 壓力顯示：1.6級
• 壓縮空氣要求：6～8bar，0.8～1m³/min
  • 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

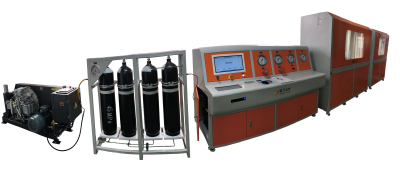

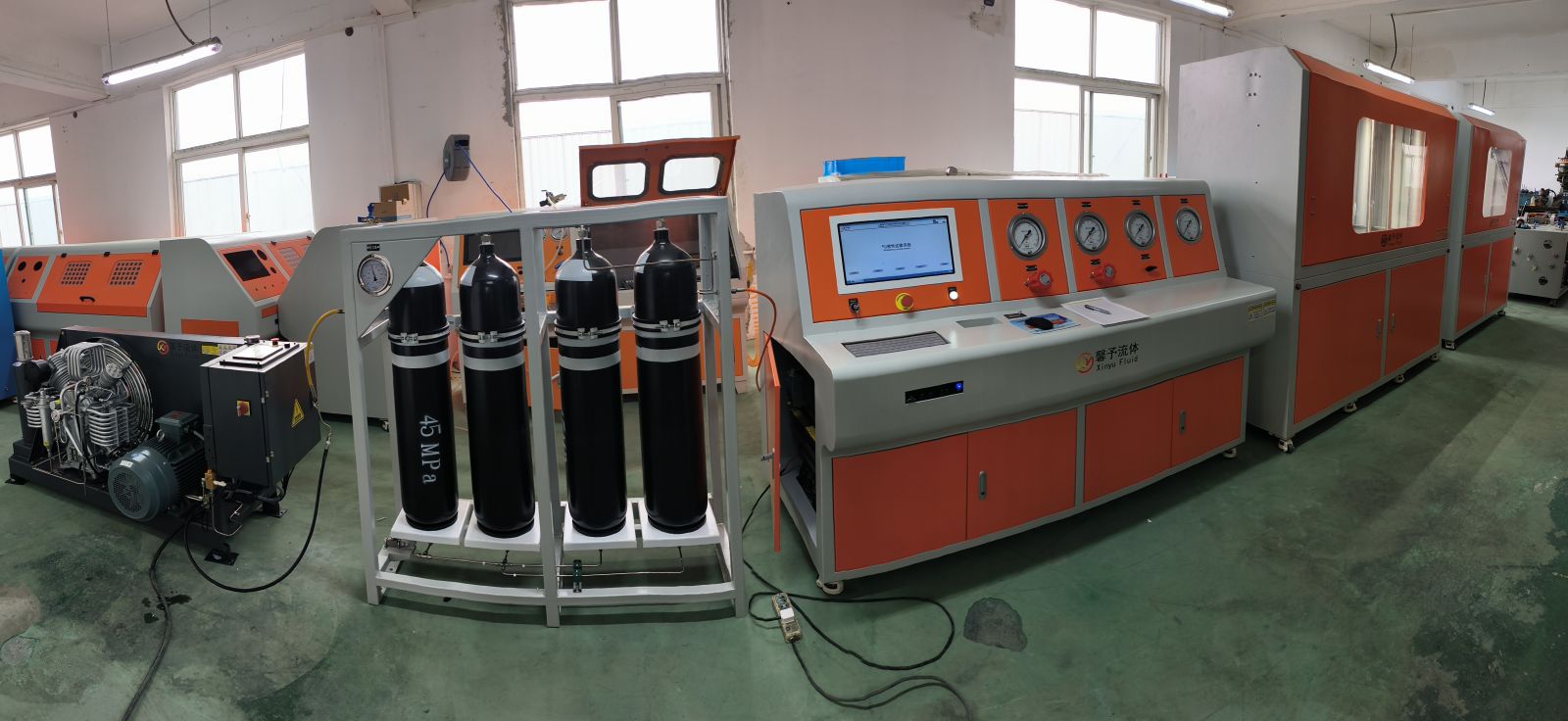

本設備由上海馨予流體控制設備有限公司設計制造，用于客戶產品的氣密性、動作測試，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

• 技術參數

• 控制臺外形尺寸：1900x900x1400（長x寬x高mm）
• 動作臺外形尺寸：1600x900x1960（長x寬x高mm）
• 氣密臺外形尺寸：1900x900x1960（長x寬x高mm）
• 測試產品：閥門（客戶自備）
• 測試方式：動作試驗、氣密性試驗
• 氣密試驗壓力：0～30MPa
• 動作試驗壓力：0～30MPa
• 動作驅動壓力：0～6MPa
• 動作驅動電壓：0.6～30V
• 動作滿足：8小時試驗200次
• 控制方式：手動/自動控制
• 壓力測量精度：傳感器±0.2%，壓力表±0.4%
• 試驗介質：壓縮空氣
• 介質溫度：常溫
• 環境溫度：常溫
•  試驗工位：2工位（氣密、動作各1工位）
• 氣源要求：6～8bar，1.0m³/min
• 電源電壓：AC220V 50Hz
• 系統總功率：＜1.0KW

• 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

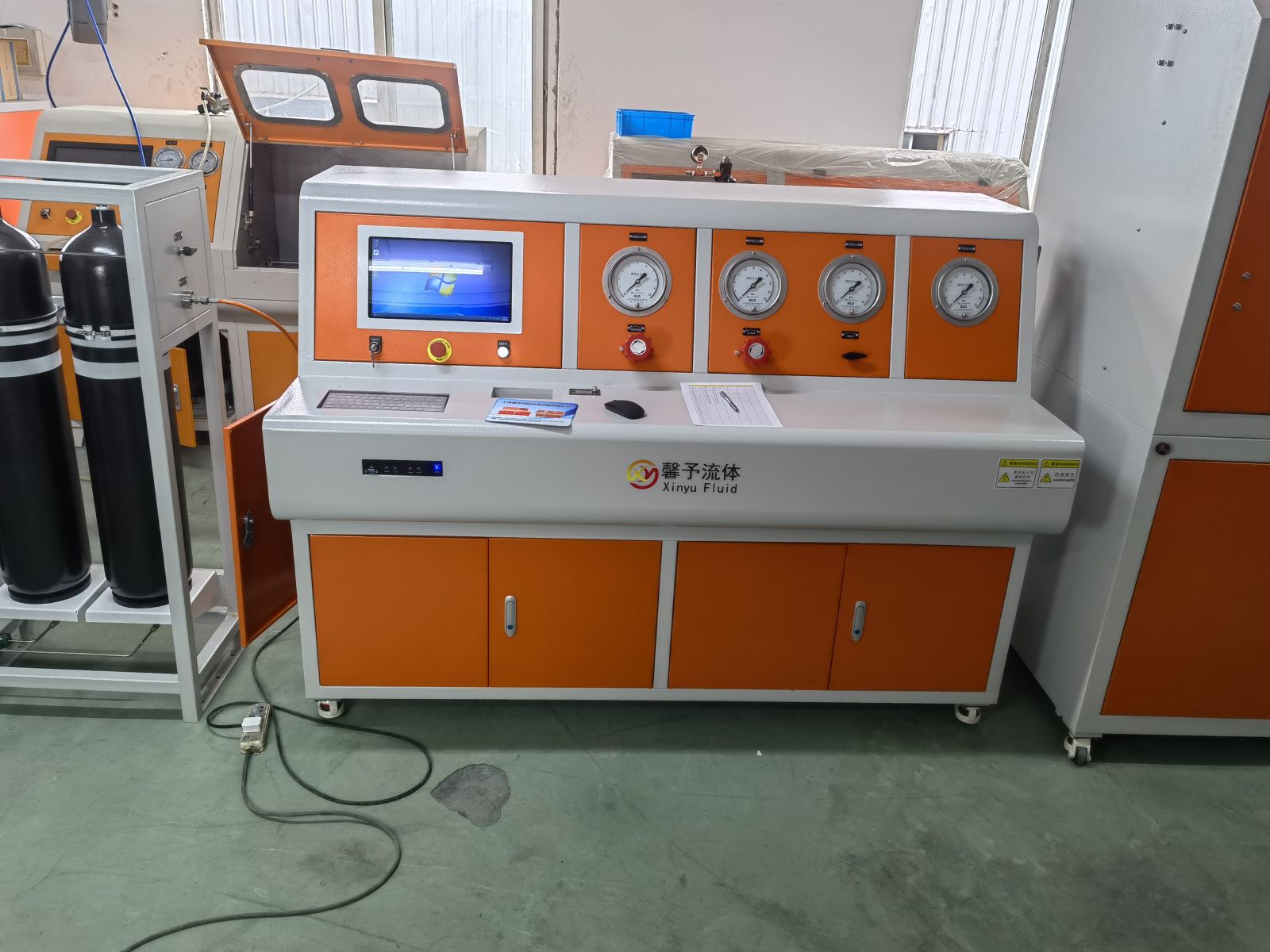

本設備由上海馨予流體控制設備有限公司設計制造，用于客戶產品的水壓、氣密性試驗，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

• 技術參數

• 設備外形尺寸：1600x800x1400（長x寬x高mm）
• 測試產品：管材
• 測試方式：水壓測試、氣密性測試
• 水壓壓力范圍：10～70MPa(低于10MPa控制精度低)
• 氣密性壓力范圍：1～70MPa(低于10MPa控制精度低)
• 保壓時間：0～3000s

Ø 壓力測量精度：傳感器±0.5%，壓力表±1.6%

Ø 試驗介質：水、空氣、氮?dú)?/p>

Ø 介質溫度：常溫

Ø 環境溫度：常溫

Ø 試驗工位：2工位(水壓、氣密性各一工位)

Ø 控制方式：自動控制

Ø 液箱容積：50L

• 氣源要求：6～8bar，1.0m³/min
• 電源電壓：AC220V 50Hz
• 系統總功率：＜1.0KW
  • 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

• 設備用途

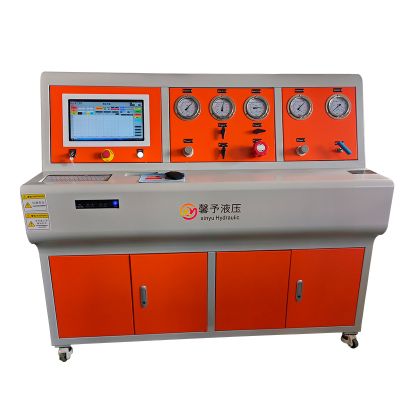

本設備由上海馨予流體控制設備有限公司設計制造，用于客戶產品的氣密性測試，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

• 技術參數

Ø 設備外形尺寸：1600x800x1400（長x寬x高mm）

Ø 測試艙空間：產品外接測試

Ø 測試方式：氣密性測試

Ø 測試產品：軟管等

Ø 試驗壓力范圍：低壓0～30MPa，高壓0～80MPa

Ø 保壓時間：0～3000s（可設定）

Ø 氣泵增壓比：低壓15/60:1，高壓30/150:1

Ø 壓力測量精度：傳感器±0.5%，壓力表±1.6%

Ø 試驗介質：空氣、氮?dú)?/p>

Ø 介質溫度：常溫

Ø 環境溫度：常溫

Ø 泵輸出流量：MAX.125ml/cc

Ø 試驗工位：2工位(高壓1工位，低壓1工位)

Ø 控制方式：自動控制

Ø 氣源要求：0.6～0.8Mpa，2.0m³/min

Ø 電源電壓：AC220V 50Hz

• 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。
