本設備由上海馨予流體控制備有限公司設計制造，用于客戶產品的流量、壓力測試，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

• 技術參數

• 設備外形尺寸：2000x800x1780（長x寬x高mm）
• 測試產品：客戶自備
• 測試方式：流量壓力測試
• 試驗壓力：0.5～12Bar
• 試驗流量：2～16L/min
• 壓力測量精度：±0.5%
• 流量測量精度：±1.0%
• 試驗介質：水
• 介質溫度：常溫
• 環境溫度：常溫
• 試驗工位：1工位
• 電源電壓：AC380V 50Hz
• 系統總功率：＜3.0KW

•
• 設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

本設備為上海馨予流體控制設備有限公司設計制造，用于截止閥上密封圈的裝配。

• 技術參數

• 外形尺寸：500x450x1350（長x寬x高，mm）
• 驅動要求：壓縮空氣
• 氣源壓力：≤8bar
• 測試工位：1工位
• 控制方式：半自動控制
• 電源要求：AC220V 50Hz
  • 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

2 操作說明

2.1 運行準備

  1）接入電源（AC220V 50Hz）；

  2）接入壓縮空氣（≤8bar）。

2.2 操作說明

 1）放置截止閥接頭到工裝中；

2）將密封圈套入裝密封圈的桿子上，然后裝入壓緊接頭中；

3）按下啟動按鈕氣缸伸出然后把密封圈壓入接頭中；

4）計時器上設定壓緊時間（出廠預設2s），時間到后氣缸自動升起；

5）取下截止閥接頭完成裝配。

2.3 指示說明

  1）電源：電源開關打開時指示燈亮，此時控制開關電源接入。

2.4 注意事項

1）運行前注意的事項

• 確認電源已安全接好
• 確認壓縮空氣壓力供給足夠
• 確認正常后，啟動設備

2）運行中注意的事項

• 升起或下降壓緊氣缸時請勿將手伸進氣缸活動區域
• 升起或下降升降氣缸時請勿將手伸進氣缸活動區域
• 出現故障及時按下停止按鈕

3）運行結束注意的事項

• 切斷電源

2.5 常見故障及處理方法

序號	故障現象	原因	解決方法
1	氣缸壓不住	氣源壓力不足	將壓縮空氣氣壓提高
2	氣缸動作緩慢	氣源壓力不足	將壓縮空氣氣壓提高
3		氣源流量不足	將節流閥開大

本設備由上海馨予流體控制設備有限公司設計制造，用于給客戶工廠提供15000PSI高壓氣源，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

• 技術參數

Ø 設備外形尺寸：1500x1000x1800（長x寬x高mm）

Ø 試驗方式：氣壓測試

Ø 低壓最大壓力：5000PSI

Ø 高壓最大壓力：15000PSI

Ø 壓力測量精度：傳感器±0.5%，壓力表±1.6%

Ø 試驗介質：氮?dú)狻⒑猓ㄓ脩糇詡洌?/p>

Ø 介質溫度：常溫

Ø 環境溫度：常溫

Ø 輸出工位：1工位

Ø 高壓出口：G1/4F～120°內錐

Ø 控制方式：手動控制

Ø 氣源要求：0.6～0.8Mpa，3.0m³/min（用戶自備）

 Ø 電源電壓：AC220V 50Hz

        Ø 系統總功率：1.0KW

• 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

 常見故障及處理方法

序號	故障現象	原因	解決方法
1	系統不上壓	氣源壓力不足	將氣源壓力提高至6～8Bar
2		氮?dú)?氦氣進氣源壓力不足	將進氣源壓力提高
3			檢查并將對應的氣路截止閥打開
4			氣泵達到比例平衡，將氣源調節閥打開將壓力調高
5		急停未復位	將急停按鈕復位
6	增壓緩慢	氣源流量不足	高壓氣泵所需的氣源流量為3.0m³/min
7		管路泄漏	檢查管路泄漏處并扳緊

*  無法解決的問題及時聯系廠家。

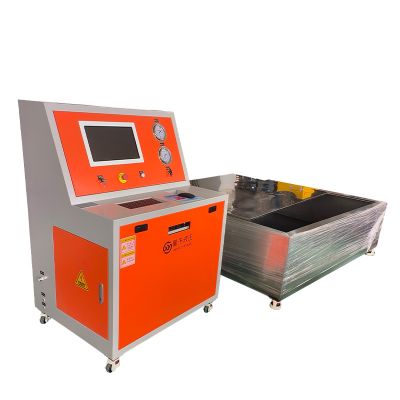

本設備由上海馨予流體控制設備有限公司設計制造，用于客戶產品的水壓測試，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

• 技術參數

• 測試方式：靜壓測試
• 試驗壓力：0～10MPa
• 最大輸出壓力 ：10MPa
• 液泵增壓比：20:1
• 壓力測量精度：傳感器±0.5%，壓力表±1.6%
• 試驗介質：水
• 介質溫度：常溫
•  環境溫度：常溫
•  試驗工位：2工位
• 氣源要求：0.6～0.8bar，1.5m³/min
• 電源電壓：AC380V 1KW
• 系統總功率：＜1.0KW
• 設備外形尺寸：2000x800x1400（長x寬x高mm）
• 設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

設備概述：

公司采用世界先進的增壓技術，氣體增壓設備最高輸出壓力可達269 MPa，液體增壓設備最高輸出壓力可達1000MPa，也可根據您的需求非標定制流體控制系統方案，已有的成熟產品為高壓氣體增壓系統、液體增壓系統、氣體配氣臺、高壓氣罐、高壓閥門、管件、高壓氣體發生器、氫氣/氦氣壓縮機等；在技術和質量上保持行業內的領先水平。

公司長期服務于軍事國防，航空航天，石油化工，氣體工業及科研院所等各個領域。

公司擁有經驗豐富的氣體、液壓專家，系統專家，技術支持工程師，強有力的后勤保障售后人員。

本測試臺是由氣驅液泵、高壓氣閥、高壓表、高壓四通、氣體過濾器、氣體調壓器、水泵等組成。在使用試壓臺前，應先了解各部件的功能和作用。

技術參數：

1、箱體外形尺寸：800x700x1200；

2、測試試驗壓力范圍：30bar；

3、氣動氣源壓力：0.6～0.8MPA，0.8～1m³/min；

4、工作壓力30bar可調；

5、試驗介質：水；

6、高壓出口：G1/4F；

7、壓力測試精度：±1.6% F.S；

8、試驗要求額定工作壓力2倍的壓力下保壓10分鐘，壓力下降不大于2bar。試驗最高壓力值為10bar。在按試驗機使用說明書操作步驟情況下，氣壓系統保證工作200小時內無障礙。

氣驅液泵：

（1）氣驅氣泵：氣驅液泵的工作原理是利用大面積活塞端的低壓氣體驅動而產生小面積活塞端的高壓液體。氣驅液泵的特點是輸出壓力高，輸出流量大；

（2）應用靈活：（從簡單的手工操作到全自動化操作，氣動增壓泵適用于各個應用領域。在同一系列里的大多數型號的泵的空氣馬達是可互換的）；

（3）自動保壓：（工作時，氣動液體增壓泵迅速往返工作，隨著輸出壓力接近設定壓力值時泵的往復運動速度減慢直至停止。并保持這個壓力，此時能量消耗很低，無熱量產生，無零件運動。當壓力平衡打破后，氣動泵自動開始工作倒下一個平衡）；

（4）可調性強：（壓力和流量都由驅動氣體的壓力調節閥準確地調節）；

（5）適用范圍廣：（泵可以用于乳化液或水等絕大部分液體，液壓缸是由鋁、銅、不銹鋼或碳鋼等材質構成的，液壓柱塞是由其他碳鋼或不銹鋼構造成的，不同應用場合以及泵的型號決定液壓部件的材質）；

（6）性價比高：（具有輸出性能高而成本低的特性）；

（7）維護簡單：（氣動增壓泵的零件及密封少，維護簡單成本底。相同系列泵的所有O型圈、維修包及易損部件可相互替換，大大降低了維修成本。氣動泵出廠前已加注潤滑劑，工作時無需外部潤滑）。

• 設備用途

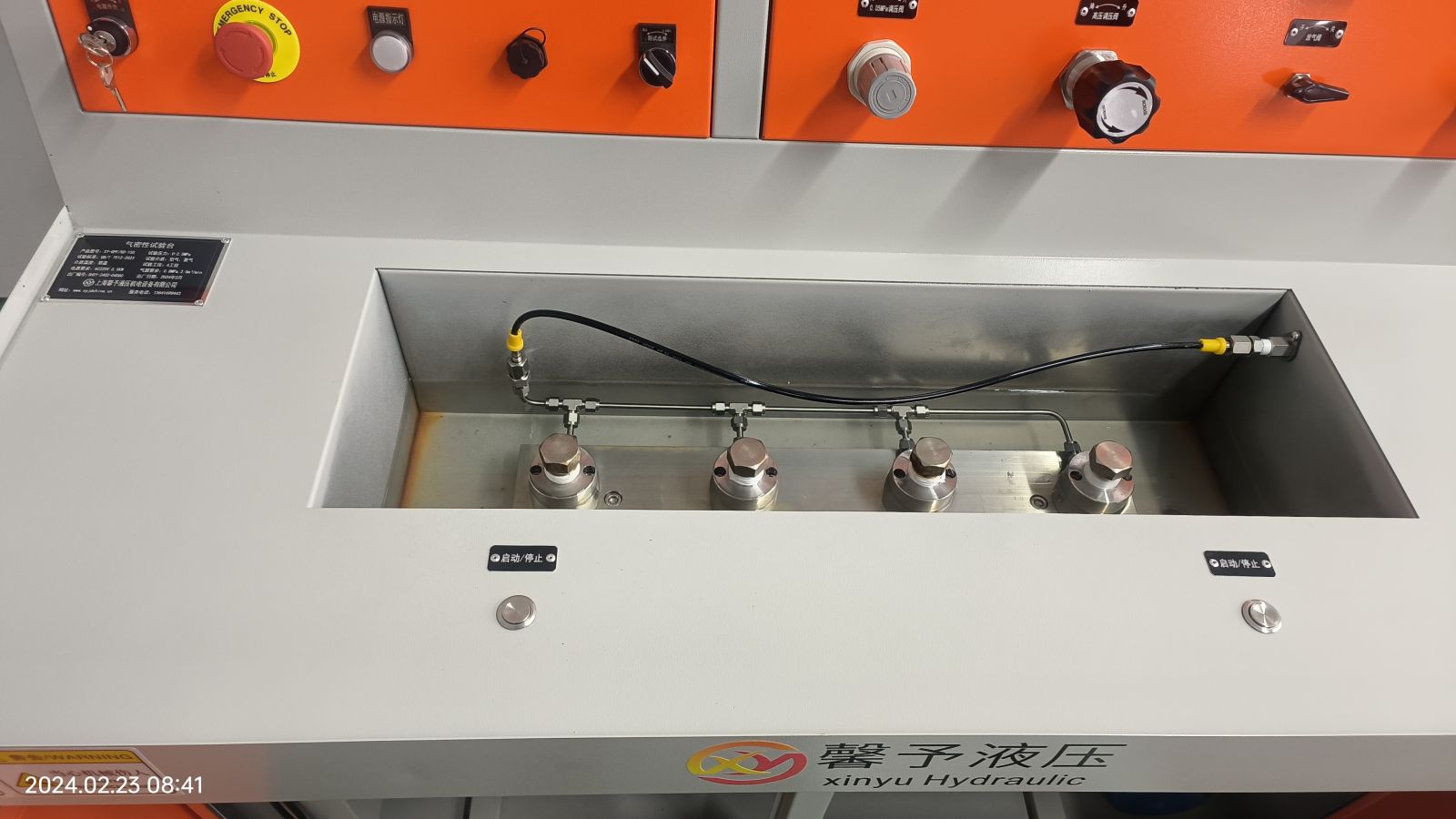

本設備由上海馨予流體控制設備有限公司設計制造，用于客戶產品的氣密性測試，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

• 技術參數

• 設備尺寸：1300x800x1400（長x寬x高mm）
• 測試水槽：MAX.800x240x240（長x寬x高mm）
• 試驗方式：GB/T7512-2023   7.8氣密性試驗
• 試驗壓力范圍：0～2.5MPa
• 氣泵增壓比：7/15：1
•  壓力測量精度：壓力表±1.6%，傳感器±0.5%
• 試驗介質：空氣、氮?dú)?/li>
• 輸出流量：Max.215NL/min
• 介質溫度：常溫
• 環境溫度：常溫
•  試驗工位：4工位
• 控制方式：觸摸屏控制
• 氣源要求：6～8bar，2.0m³/min
• 電源電壓：AC220V 50Hz
• 系統總功率：0.5KW

 ?

• 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

3 注意事項

3.1 運行前注意事項

1）確認壓縮空氣壓力、流量供給足夠

2）確認設備供電滿足要求

3）確認各項管路、電路均已連接完成

4）確認被測產品是否已連接到位

5）確認正常后，即可運行設備

3.2 運行中注意事項

1）測試時請勿隨意松開連接接頭

2）出現無法解決的問題及時按下急停停止設備

3.3 運行結束注意事項

1）測試完成后等產品中壓力降至大氣壓后再拆卸產品

2）不運行時斷開電源和氣源

3.4 常見故障及解決方法



故障現象	原因	解決方法
設備無法啟動	急停按鈕在按下?tīng)顟B(tài)	把急停按鈕抬起
	參數設定不完整	進入?yún)?shù)設定界面檢查參數
壓力達不到	氣壓不足	將氣源氣壓提高
	管路連接處泄露	檢查泄露點，將接頭扳緊
	被測產品自身泄漏	更換被測產品
壓力上升緩慢	氣壓/氣流量過低	提高氣壓/氣流量

*  無法解決的問題及時聯系廠家。
