本設備由上海馨予流體控制設備有限公司設計制造，用于客戶產品脈沖試驗，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

• 技術參數

• 設備外形尺寸：1900x1200x1980（長x寬x高mm）
• 測試方式：脈沖測試
• 測試產品：用戶自備

Ø 測試壓力：5～50MPa

Ø 壓力測量精度：傳感器±0.5%，壓力表±1.6%

Ø 試驗介質：高溫導熱油

Ø 介質溫度：常溫～200℃

Ø 環境溫度：常溫～250℃

Ø 脈沖頻率：Max.1Hz

Ø 試驗工位：3工位(同步測試)

Ø 測試接口：G1/4F-120°

Ø 控制方式：自動控制

Ø 液箱容積：30L

Ø 氣源要求：0.6～0.8MPa

Ø 電源要求：AC380V 50Hz

Ø 系統總功率：20.0KW

• 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

操作說明

1 運行準備

1） 檢查測試油箱液位、液壓泵站油位、冷卻水供應

2） 接入壓縮空氣（6～8bar）；

3） 接通電源（AC380V 50Hz），并打開總電源和電源開關；

4） 將被測產品連接到測試工位中；

5） 將冷水連接至設備；

6） 將電腦開機，然后點擊桌面上的高溫脈沖試驗系統即可進入操作界面；

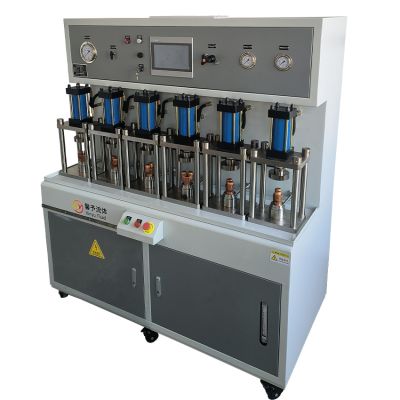

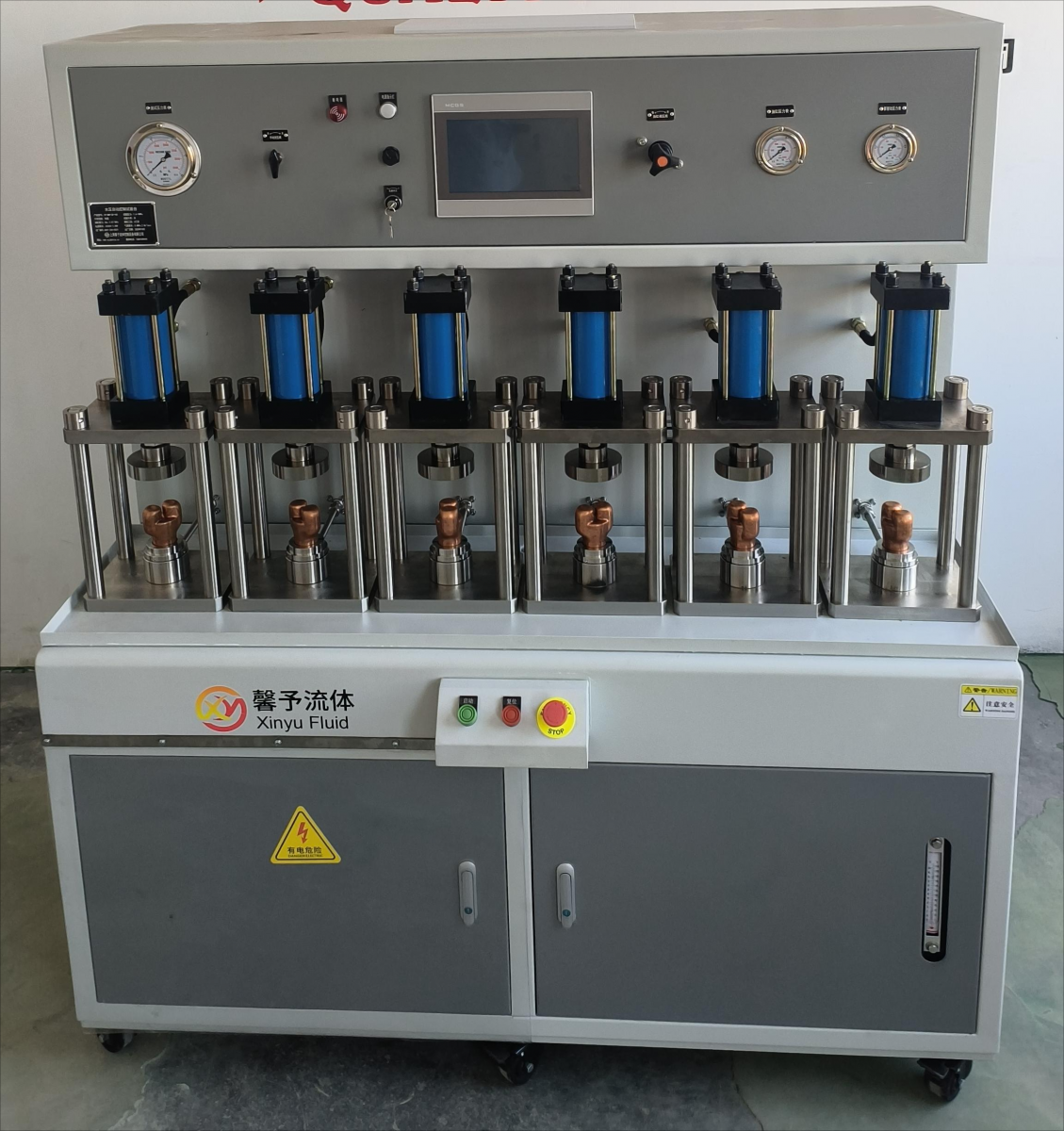

水壓自動控制試驗臺是根據客戶要求定制的非標檢測設備，用于客戶產品的水壓耐壓試驗，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

• 技術參數

Ø 外形尺寸：1600x900x1800（長x寬x高mm）

Ø 測試方式：水壓耐壓測試

Ø 測試產品：用戶自備

Ø 試驗壓力范圍：1.6～10MPa

Ø 保壓時間：1～3000s

Ø 試驗介質：水

Ø 試驗工位：6工位(獨立控制)

Ø 控制方式：自動控制

Ø 夾裝方式：油缸自動夾緊

Ø 油缸推力：Max.3.5T

Ø 壓縮空氣要求：0.6～0.8Mpa，2.0m³/min

Ø 電源電壓：AC380V 50Hz

Ø 系統總功率：≤5.0KW

• 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

本設備由上海馨予流體控制設備有限公司設計制造，用于客戶產品(自閉裝置)的耐用性試驗，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

• 技術參數

• 設備尺寸：560x360x1160（長x寬x高mm）
• 試驗方式：GB/T7512-2023   7.11.2自閉裝置耐用性試驗
• 試驗壓力范圍：0～2.5MPa
• 測試次數：0～999999次

Ø 壓力測量精度：傳感器±0.5%

Ø 試驗介質：空氣、氮氣

Ø 介質溫度：常溫

Ø 環境溫度：常溫

Ø 試驗工位：1工位

Ø 控制方式：觸摸屏控制

• 氣源要求：6～8bar，1.0m³/min
• 電源電壓：AC220V 50Hz
• 系統總功率：0.5KW
• 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

2 操作說明

2.1 運行準備

1） 接入壓縮空氣（6～8bar，1m³/min）；

4） 將被測閥門安裝到測試工裝中并調節好位置；

5） 接通電源（AC220V 50Hz），并打開電源；

6） 此時會進入到觸摸屏控制界面；

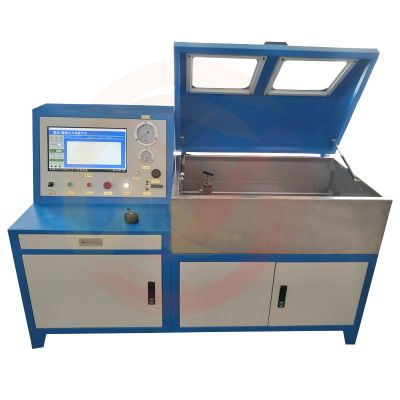

應用范圍：
主要用于各類型金屬、非金屬管材的耐壓及爆破試驗，可根據要求提供靜壓爆破、快速爆破、恒壓爆破三種爆破測試方式，設備廣泛用于各種金屬管、塑料管、橡膠管、波紋管等類型管材的生產廠家。

技術參數：
1、試驗介質：水、油或其他液體介質；
2、加壓范圍：0～690MPA；
3、恒壓范圍：5%～100%FS；
4、測試工位：1個(可擴充）；
5、測量精度：±0.5%FS(可選更高精度)；
6、控制精度：±1%FS；
7、控制方式：手動/自動。

參考標準：
GB/T6111、GB/T10002.1、GB/T4219、GB/T6674等。
設備特點：
1、所有試驗過程采用微機自動控制，實時顯示試驗時間、變形曲線、試驗壓力等值，并用微機進行數據處理分析，試驗結果可自動保存，試驗結果可打印輸出，設備斷電后能自動保存試驗結果；
2、泵、閥、管件、接頭均采用德國進口產品，確保設備質量和安全，材質為316不銹鋼，可以適用大多數液體試壓介質；
3、設備功能齊全，可以進行管材耐壓試驗、變形試驗、爆破試驗；
4、具有超壓、超時、泄露監控功能，自動報警；
5、上海馨予測試軟件成熟穩定，人性化的操作界面方便用戶操作與監控(可選項)。

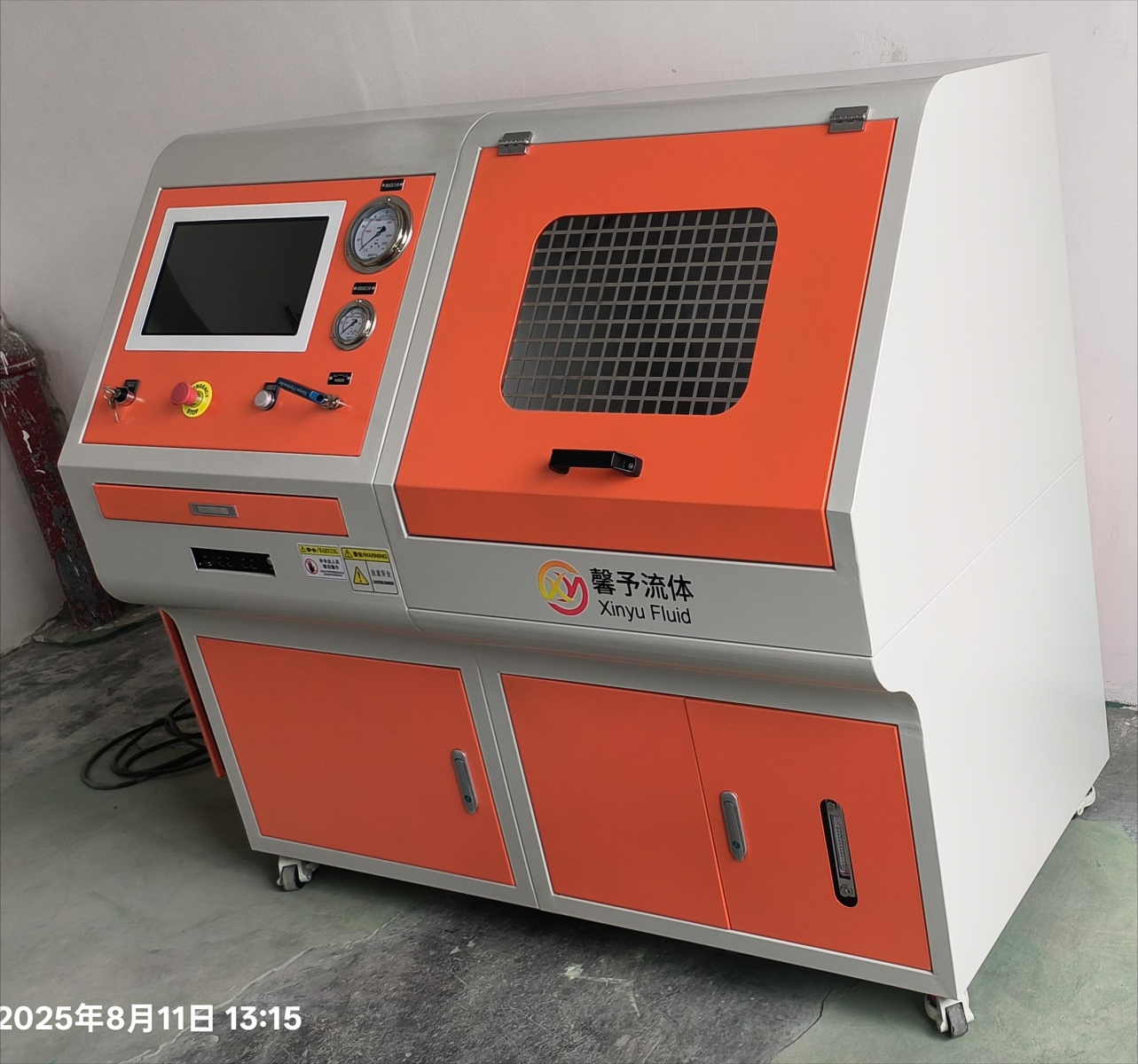

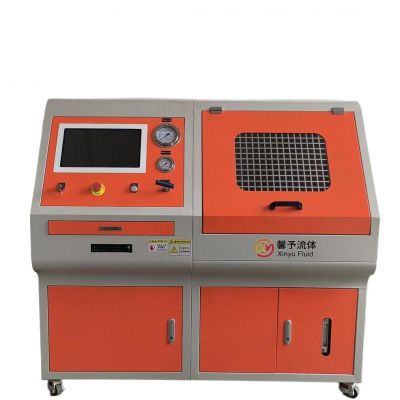

本設備由上海馨予流體控制設備有限公司設計制造，用于客戶產品的水壓強度試驗，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

• 技術參數

• 設備外形尺寸：1500x800x1400（長x寬x高mm）
• 測試方式：水壓強度測試
• 測試產品：用戶自備

Ø 測試壓力：17～100MPa

Ø 壓力測量精度：傳感器±0.5%，壓力表±1.6%

Ø 試驗介質：水

Ø 介質溫度：常溫

Ø 環境溫度：常溫

Ø 試驗工位：1工位

Ø 控制方式：自動控制

Ø 氣源要求：0.6～0.8MPa，1m³/min

Ø 電源要求：AC220V 50Hz

Ø 系統總功率：0.5KW

• 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

操作說明

1 運行準備

1） 接入壓縮空氣（6～8bar，1.0m³/min）；

2） 水箱加滿水；

3） 接通電源（AC220V 50Hz），并打開電源；

4） 將被測產品連接至設備；

5） 將電腦開機，然后點擊桌面上的瓶閥水壓強度試驗系統即可進入操作界面；

應用范圍：
設備適用于產品的水壓探傷、水壓試壓、耐壓測試、水壓靜壓測試、壓力檢測和校正、流體高壓注入、水壓密封性能檢測等，廣泛應用于高壓部件生產廠家、科研院校、質檢機構等單位。
技術參數：
1、加壓范圍：0～200MPa（可調節）；
2、試驗介質：水(特殊介質請咨詢）；
3、介質溫度：常溫(特殊溫度要求請咨詢)；
4、適合溫度：-45℃~120℃(可選項)；
5、測試工位：1個(可擴充）；
6、壓力表精度：1.6級(可選更高精度)；
7、驅動動力：壓縮空氣0.5MPa≤P≤0.8MPa；
8、控制方式：手動控制。

功能特點：
1、采用德國進口高質量氣驅泵、超高壓閥門、管件、接頭；
2、系統設計合理，元件質量穩定可靠，從原理上和零配件上保證系統運行穩定可靠；
3、整機管路系統采用不銹鋼材質，無焊連接，錐面密封，適合于絕大多數液壓系統密封要求；
4、泵、閥、管件、接頭均采用德國進口產品，確保設備質量和安全，材質為316不銹鋼，可以適用大多數液體試壓介質
