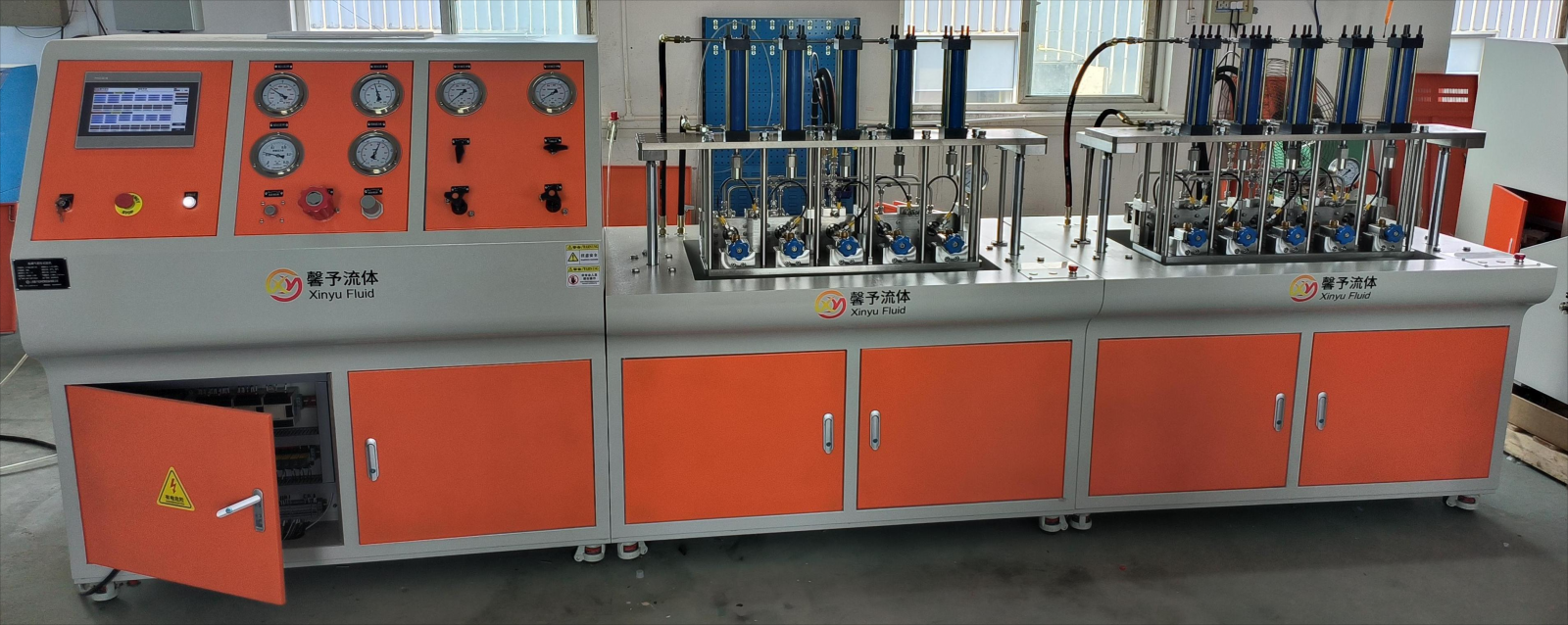

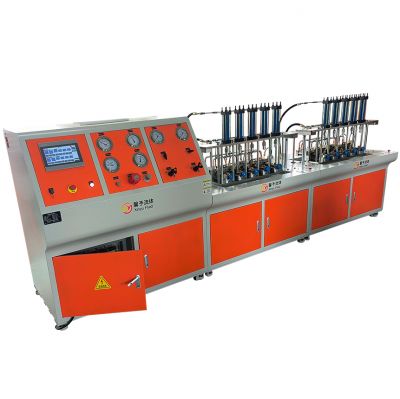

瓶閥氣密性試驗機是根據客戶要求定制的非標檢測設備，用于客戶產品的氣密性試驗，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

• 技術參數

1. 技術參數

Ø 控制臺尺寸：1500x900x1700（長x寬x高mm，預估尺寸）

Ø 操作臺1/2尺寸：1500x800x850（長x寬x高mm，不含工裝預估尺寸）

Ø 測試方式：氣密性測試

Ø 測試產品：閥門

Ø 試驗壓力范圍：低壓0.05～0.2MPa，高壓5～26MPa

Ø 保壓時間：1～3000s

Ø 試驗介質：空氣、氮?dú)?/p>

Ø 試驗工位：5工位(同步測試)，共2組

Ø 控制方式：手動/自動控制

Ø 夾裝方式：油缸自動夾緊

Ø 油缸推力：Max.1.3T

Ø 壓縮空氣要求：0.6～0.8Mpa，2.0m³/min

Ø 增壓氣要求：0.8MPa≤P≤5MPa

Ø 電源電壓：AC380V 50Hz

Ø 系統總功率：＜5.0KW

• 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

2 操作說明

2.1 運行準備

1） 接入壓縮空氣（6～8bar，2m³/min）和增壓氣；

2） 將設備內液壓站油位加到合適位置。

3） 接通電源（AC380V 50Hz），并打開電源；

4） 此時會進入到觸摸屏控制界面；

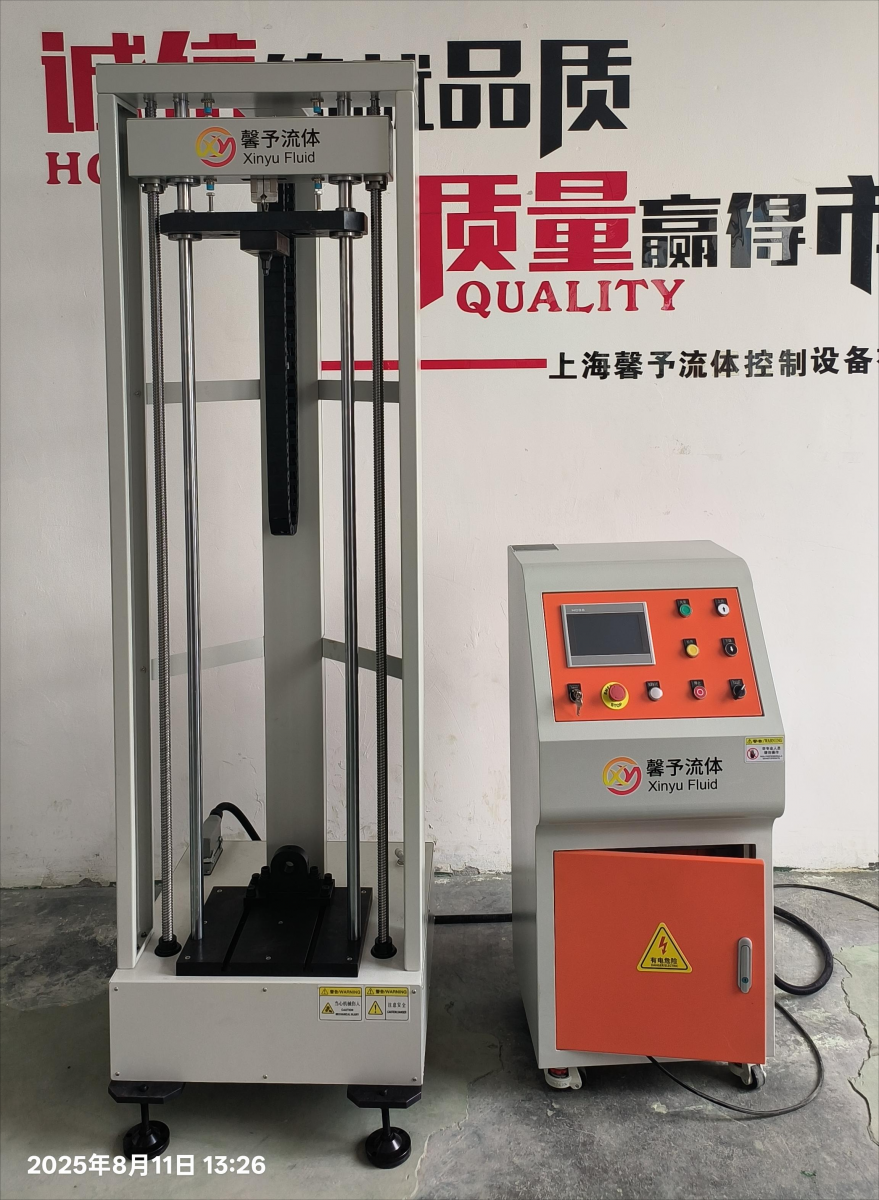

本設備由上海馨予流體控制設備有限公司設計制造，用于客戶產品的耐機械沖擊試驗，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

• 技術參數

• 控制臺外形尺寸：550x500x1220（長x寬x高mm）
• 測試臺外形尺寸：680x620x2300（長x寬x高mm）
• 測試方式：耐機械沖擊測試
• 測試產品：用戶自備

Ø 沖擊能量：0～300J

Ø 環境溫度：常溫

Ø 試驗工位：1工位

Ø 控制方式：手動/自動控制

Ø 氣源要求：0.6～0.8MPa

Ø 電源要求：AC220V 50Hz

Ø 系統總功率：1.0KW

• 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

 操作說明

1 運行準備

1） 接入壓縮空氣（6～8bar）；

2） 接通電源（AC220V 50Hz），并打開電源；

3） 將被測產品連接至設備；

流量計氣密性試驗機由上海馨予流體控制設備有限公司設計制造，用于客戶產品的氣密性試驗，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

• 技術參數

• 設備外形尺寸：1500x700x1500（長x寬x高mm）
• 測試方式：氣密性測試
• 測試產品：用戶自備

Ø 測試壓力：0.2～3MPa（手動控制）

• 保壓時間：1～3000s

Ø 壓力測量精度：傳感器±0.1%，壓力表±1.6%

Ø 試驗介質：空氣、氮?dú)?/p>

Ø 介質溫度：常溫

Ø 環境溫度：常溫

Ø 試驗工位：1工位

Ø 氣缸壓緊力：Max.980kg（氣缸壓力0.8MPa時）

Ø 控制方式：手動控制

Ø 氣源要求：0.6～0.8MPa，2m³/min

Ø 電源要求：AC220V 50Hz

Ø 系統總功率：0.2KW

• 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

 操作說明

運行準備

1） 接入壓縮空氣（6～8bar，2.0m³/min）；

2） 接入被壓縮氣；

3） 接通電源（AC220V 50Hz），并打開電源；

4） 將被測產品對應工裝安裝到位；

   SA系列空氣增壓器是針對解決一般場合下壓縮空氣的壓力過低而設計的產品，具有結構可靠、壽命長、穩定性高、無需用電、維護簡單等特點。該系列產品能夠使壓縮空氣通過自增壓的方式輸出較高的壓力。泵體全部采用鋁合金及不銹鋼制造，全部密封件均為進口產品，可長時間連續工作。驅動氣壓≤8.3Bar。

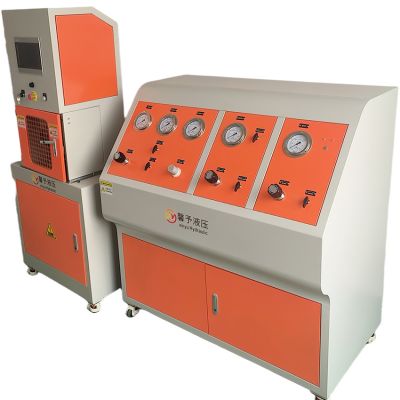

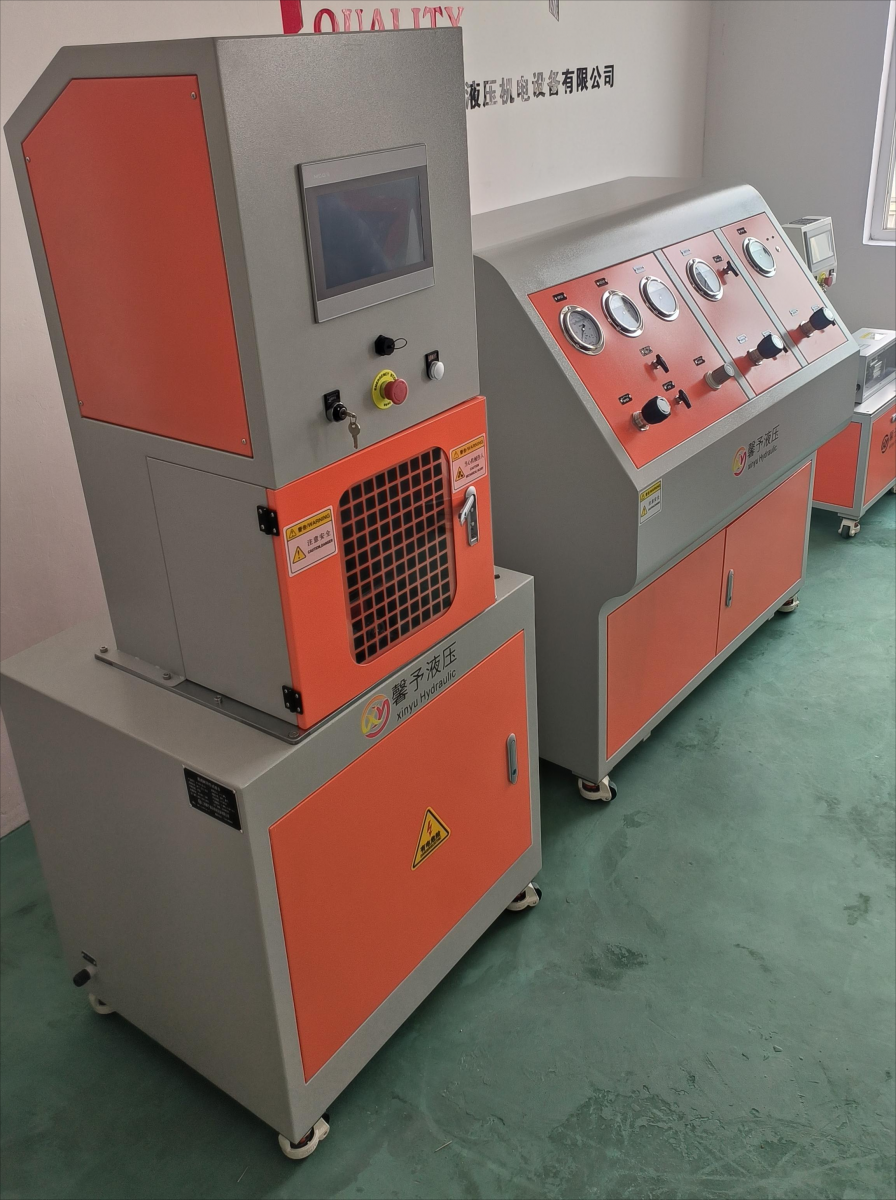

閥耐用性試驗臺由上海馨予流體控制設備有限公司設計制造，用于客戶產品的耐用性試驗，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

• 技術參數

• 控制臺尺寸：700x1350x2020（長x寬x高mm）
• 增壓臺尺寸：1300x800x1400(長x寬x高mm）)
• 試驗方式：GB/T7512-2023   7.11.1瓶閥的耐用試驗
• 試驗壓力范圍：0～2.5MPa
• 測試次數：0～999999次
• 測試扭矩：0～10N.m

Ø 瓶閥開關轉速：1～120r/min

Ø 壓力測量精度：壓力表±1.6%，傳感器±0.5%

Ø 扭矩測量精度：±0.5%

• 氣泵增壓比：7/15：1

Ø 輸出流量：Max.215NL/min

Ø 試驗介質：空氣、氮?dú)?/p>

Ø 介質溫度：常溫

Ø 環境溫度：-40～100℃

Ø 試驗工位：1工位

Ø 控制方式：觸摸屏控制

• 氣源要求：6～8bar，1.0m³/min
• 電源電壓：AC220V 50Hz
• 系統總功率：6.0KW
  • 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

 操作說明

 運行準備

1） 接入壓縮空氣（6～8bar，2m³/min）；

2） 將控制臺與增壓臺之間的通訊線和軟管連接上；

3） 將被測閥門安裝到測試工裝中并調節好位置；

4） 接通電源（AC220V 50Hz），并打開電源；

5） 此時會進入到觸摸屏控制界面；
