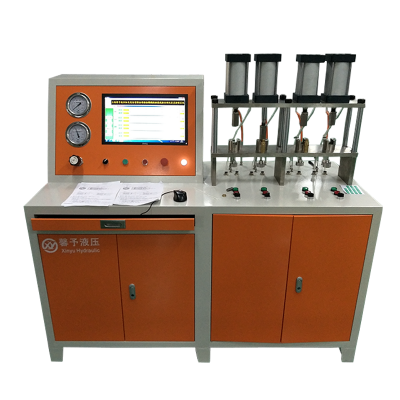

設備簡介：
安全閥校驗臺適用于直接載荷式和先導式安全閥的整定壓力、回座壓力和密封性等性能測試，同時可進行安全閥的密封性能測試，介質為空氣、氮?dú)猓赏ㄟ^手動三爪或液壓三爪卡盤進行快速裝夾，可裝夾10"閥門。
安全閥校驗臺是一種離線模擬安全閥工作環境，并使內部壓力升高至安全閥起跳，同時可以通過該裝置上的壓力表顯示安全閥的起跳壓力的裝置，可校驗安全閥起跳壓力（也叫開啟壓力、整定壓力）密封試驗壓力。

參考標準：
1、GB/T12241安全閥一般要求；
2、GB/T12242壓力釋放裝置性能試驗規范；
3、GB/T12243彈簧直接載荷式安全閥。
技術參數：
1、加壓范圍：0～70MPa（更高壓力請咨詢）；
2、試驗介質：氮?dú)狻⒖諝饣蛩?特殊介質請咨詢)；
3、介質溫度：常溫(特殊溫度要求請咨詢)；
4、測試工位：1個(可擴充)；
5、適用口徑：DN10～DN600；
6、裝夾方式：手動、三卡爪夾緊；
7、夾緊力：0～50T（根據壓力和口徑可選）；
8、閥門種類：法蘭式或螺紋式；
9、計時范圍：0～999h(可選項)；
10、驅動空氣：0.5MPa≤P≤0.8MPa；
11、電源電壓：AC220V 50Hz；

電動增壓泵由上海馨予流體控制設備有限公司設計制造，用于客戶產品的水壓靜壓測試，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

• 技術參數

Ø 設備外形尺寸：500x300x1000（長x寬x高mm）

Ø 試驗方式：升壓-保壓-泄壓

Ø 試驗壓力范圍：5～40Bar

Ø 增壓流量：108L/H

Ø 壓力測量精度：±1.6%，±0.4%

Ø 試驗介質：水

Ø 介質溫度：常溫

Ø 試驗工位：1工位

Ø 高壓出口/回路口：G1/4F-120°

Ø 控制方式：手動控制

Ø 液箱容積：40L

Ø 電源要求：AC380V 0.75KW

• 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

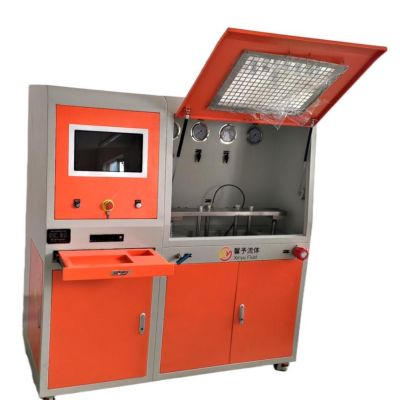

瓶閥安全泄放裝置動作試驗機由上海馨予流體控制設備有限公司設計制造，用于客戶產品的爆破試驗，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

• 技術參數

• 設備外形尺寸：1600x800x1700（長x寬x高mm）
• 測試方式：爆破測試
• 測試產品：用戶自備

Ø 測試壓力：0～45MPa

Ø 最大壓力：60MPa

Ø 壓力測量精度：傳感器±0.5%，壓力表±1.6%

Ø 試驗介質：空氣、氮?dú)?/p>

Ø 介質溫度：常溫

Ø 環境溫度：常溫～65℃

Ø 試驗工位：1工位

Ø 控制方式：手動/自動控制

Ø 氣源要求：0.6～0.8MPa，2m³/min

Ø 電源要求：AC220V 50Hz

Ø 系統總功率：2.5KW

• 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

2 操作說明

2.1 運行準備

1） 接入壓縮空氣（6～8bar，2.0m³/min）；

2） 接入被壓縮氣；

3） 接通電源（AC220V 50Hz），并打開電源；

4） 將被測產品連接至設備；

5） 將電腦開機，然后點擊桌面上的瓶閥安全泄放裝置動作試驗系統即可進入操作界面；

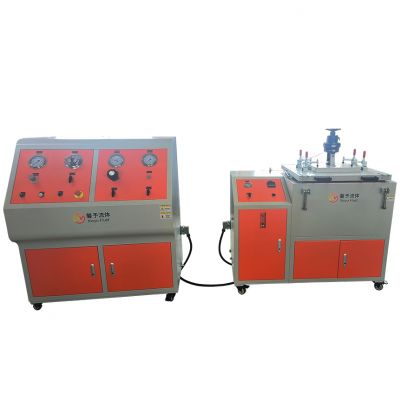

閥門低溫外漏/氣密試驗機由上海馨予流體控制設備有限公司設計制造，用于客戶產品的氣密性測試，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

• 技術參數

Ø 控制臺尺寸：1200x800x1400（長x寬x高mm）

Ø 測試臺尺寸：1400x750x1200（長x寬x高mm）

Ø 測試標準：GB/T 24918-2010

Ø 測試方法：5.2.1外漏試驗(低溫)、5.2.2氣密試驗(低溫)

Ø 測試產品：低溫緊急切斷閥

Ø 測試口徑：DN15～DN100

Ø 試驗壓力范圍：低壓0.1～0.2MPa，高壓1～10MPa

Ø 試驗工裝：手動工裝

Ø 控制方式：手動控制

Ø 氣源要求：0.6～0.8MPa，2.0m³/min

Ø 增壓氣要求：0.8MPa≤P≤2.5MPa

Ø 電源電壓：AC220V 50Hz

Ø 液氮要求：液氮

Ø 系統總功率：＜1.0KW

• 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

2 操作說明

2.1 運行準備

1）接入壓縮空氣（6～8bar，2.0m³/min）；

2）接入增壓氣（P≤2.5MPa）；

3）接通電源（AC220V），并打開電源開關；

4）打開增壓開關，將測試氣體進行增壓；

5）將被測件吊裝或人工抬至測試工位中，并將密封工裝緊固；

6）將驅動氣管連接至被測件；

7）給測試艙倒入液氮；

8）關閉測試艙蓋；

2.2 操作說明

2.2.1 低溫外漏試驗

1）首先進行低壓測試，調節低壓調壓閥，將壓力調節至所需值，然后將進氣選擇切換至低壓，此時低壓氣將輸送到閥門中，將工裝上的排氣閥關閉；

2）將測試閥開關旋至通氣，此時被測閥門將會打開，測試氣體將通入到整個閥門中；

3）此時可通過壓力表壓降判斷是否泄漏，測試完成后進行高壓測試，調節高壓調壓閥，將壓力調節至所需值，然后將進氣選擇切換至高壓，此時高壓氣將輸送到閥門中；

4）測試完成后將進氣選擇切換至關，然后打開手動泄壓閥將系統壓力卸除，然后將測試閥開關旋至斷氣，此時被測閥門將會關閉；

5）將被測產品拆下松開，取出測試件完成測試；

2.2.2 低溫氣密性試驗

1）首先進行低壓測試，調節低壓調壓閥，將壓力調節至所需值，然后將進氣選擇切換至低壓，此時低壓氣將輸送到閥門中，將工裝上的排氣閥打開；然后通過排氣的流量判斷產品是否泄漏；

3）測試完成后進行高壓測試，調節高壓調壓閥，將壓力調節至所需值，然后將進氣選擇切換至高壓，此時高壓氣將輸送到閥門中；

4）測試完成后將進氣選擇切換至關，然后打開手動泄壓閥將系統壓力卸除；

5）將被測產品拆下松開，取出測試件完成測試；

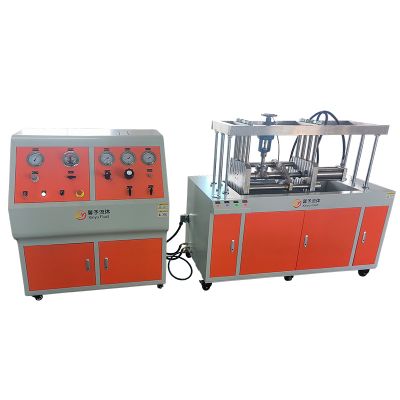

閥門常溫外漏/氣密/動作試驗機由上海馨予流體控制設備有限公司設計制造，用于客戶產品的氣密性測試，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

• 技術參數

Ø 控制臺尺寸：1400x900x1400（長x寬x高mm）

Ø 測試臺尺寸：1800x800x1800（長x寬x高mm）

Ø 測試標準：GB/T 24918-2010

Ø 測試方法：5.2.1外漏試驗(常溫)、5.2.2氣密試驗(常溫)、5.3動作試驗

Ø 測試產品：低溫緊急切斷閥

Ø 測試口徑：DN15～DN100

Ø 試驗壓力范圍：低壓0.1～0.2MPa，高壓1～10MPa

Ø 試驗工裝：臥式油缸壓緊

Ø 油缸推力：Max.14MPa/11T

Ø 測試口徑-壓力：DN100口徑閥門最大測試壓力6.4MPa，DN80及以下口徑閥門

最大測試壓力10MPa

Ø 控制方式：手動控制

Ø 氣源要求：0.6～0.8MPa，2.0m³/min

Ø 增壓氣要求：0.8MPa≤P≤2.5MPa

Ø 電源電壓：AC380V 50Hz

Ø 系統總功率：＜4.0KW

• 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。
