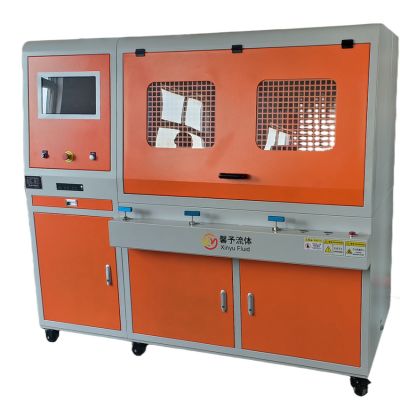

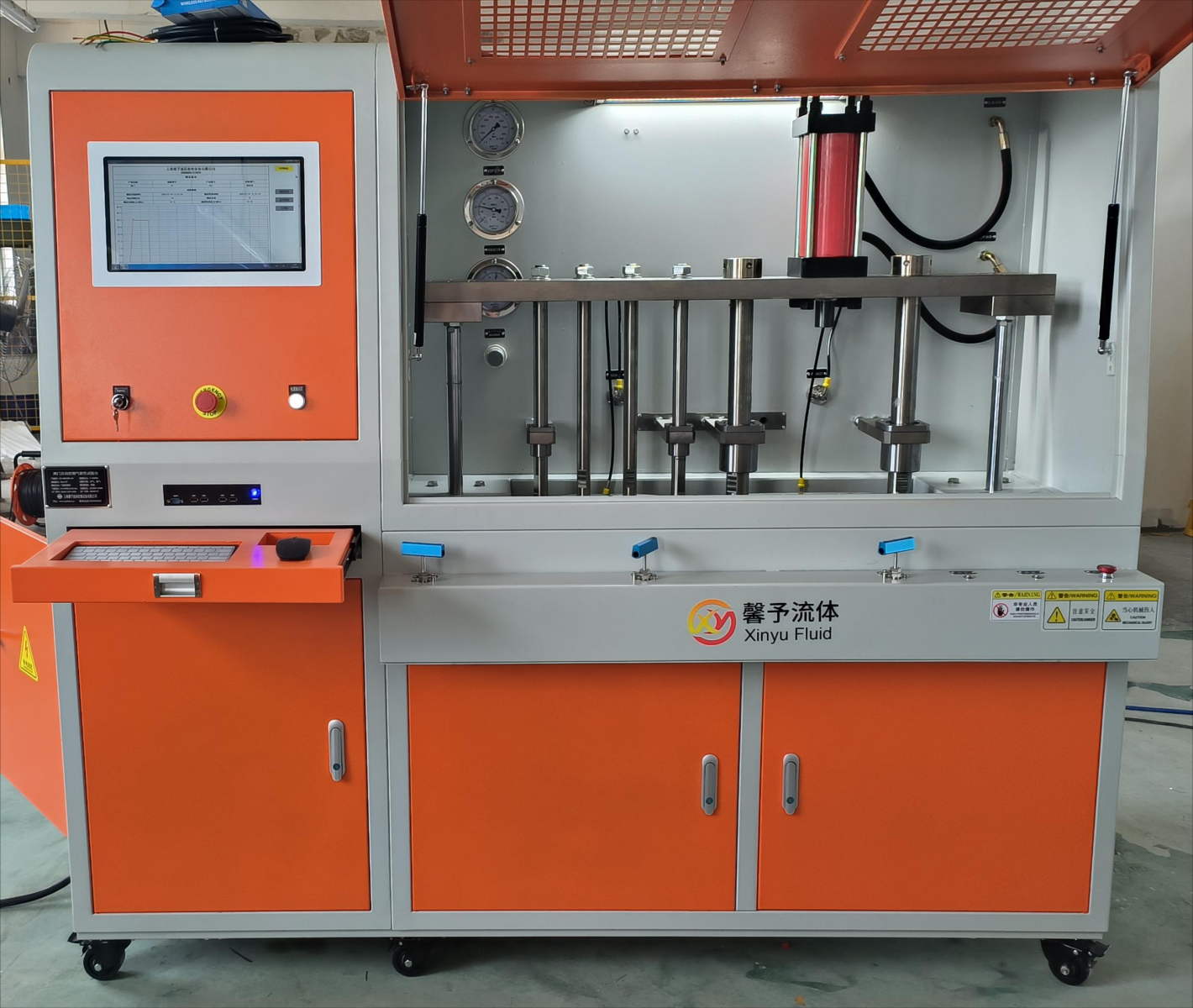

閥門自動控制氣密性試驗臺由上海馨予流體控制設備有限公司設計制造，用于客戶產品的氣密性試驗，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

• 技術參數

• 設備外形尺寸：2000x900x1800（長x寬x高mm）
• 測試方式：氣密性測試
• 測試產品：用戶自備

Ø 測試壓力：1～30MPa

• 保壓時間：1～3000s

Ø 壓力測量精度：傳感器±0.5%，壓力表±1.6%

Ø 試驗介質：空氣、氮?dú)?/p>

Ø 介質溫度：常溫

Ø 環境溫度：常溫

Ø 試驗工位：2工位（1工位螺紋，1工位油缸壓緊）

Ø 油缸壓緊力：Max.11T

Ø 控制方式：自動控制

Ø 氣源要求：0.6～0.8MPa，2m³/min

Ø 電源要求：AC380V 50Hz

Ø 系統總功率：3.0KW

• 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

 操作說明

運行準備

1） 接入壓縮空氣（6～8bar，2.0m³/min）；

2） 接入被壓縮氣；

3） 將油箱加滿；

4） 接通電源（AC380V 50Hz），并打開電源；

5） 將被測產品連接至設備；

6） 將電腦開機，然后點擊桌面上的氣密性試驗系統即可進入操作界面；

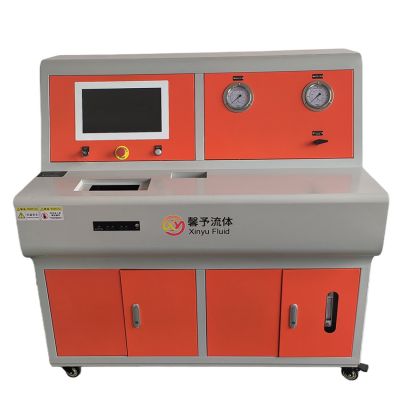

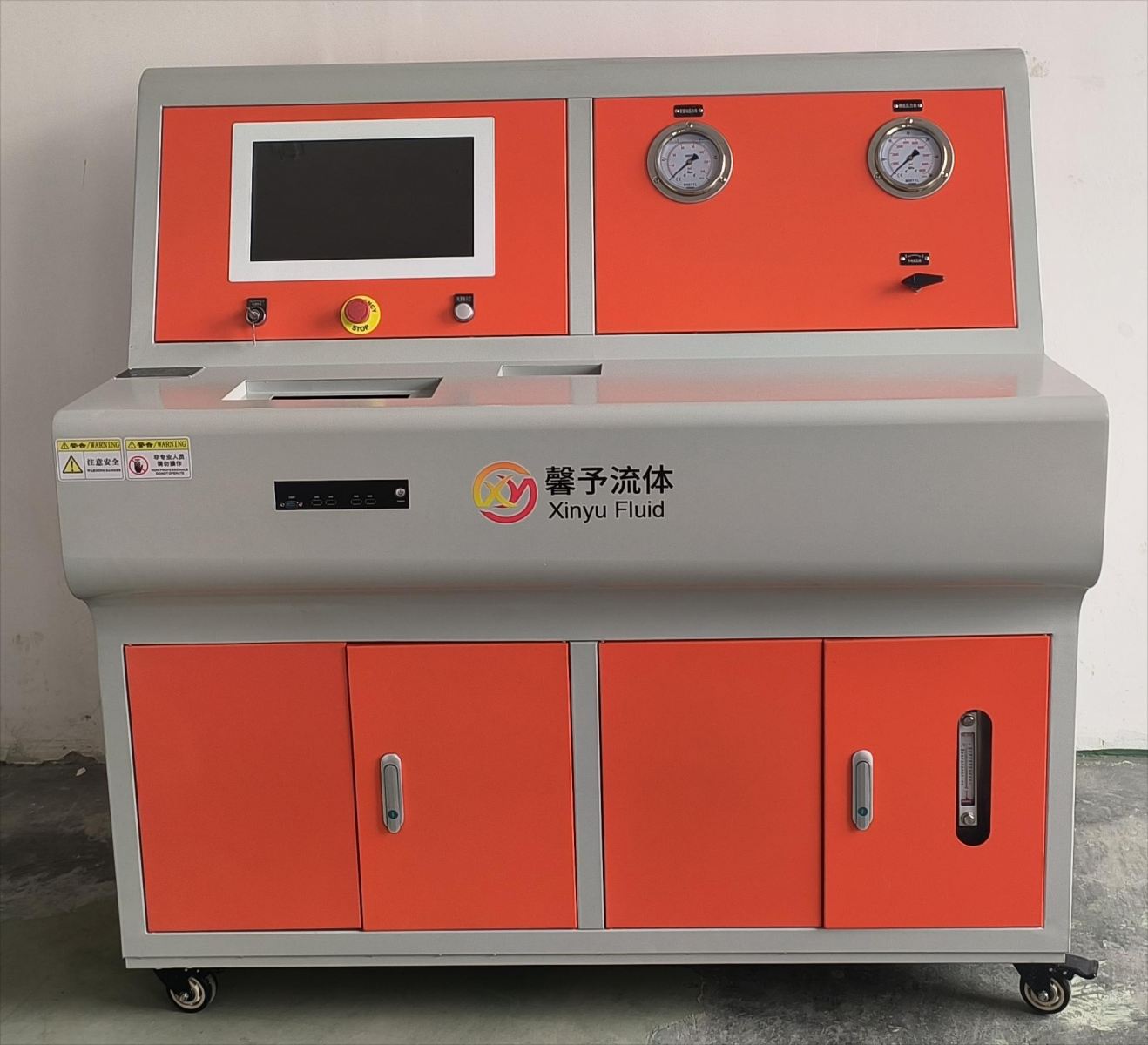

閥門壽命循環試驗系統由上海馨予流體控制設備有限公司設計制造，用于客戶產品的壽命循環試驗，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

• 技術參數

Ø 外形尺寸：1400x800x1400（長x寬x高mm）

Ø 測試方式：水壓循環測試

Ø 測試產品：用戶自備

Ø 測試壓力范圍：1～30MPa

Ø 保壓時間：1～3000s

Ø 循環次數：1～999999次

Ø 壓力測量精度：傳感器±0.5%，壓力表±1.6%

Ø 試驗介質：水

Ø 試驗工位：1工位

Ø 控制方式：自動控制

Ø 氣源要求：0.6～0.8MPa，1m³/min

Ø 電源要求：AC220V 50Hz

Ø 系統總功率：＜1.0KW

Ø 執行器要求：

    雙作用氣動執行器，帶全開和全關的位置感應開關（工作電壓DC24V）

配備三位五通電磁閥用于控制執行器（工作電壓DC24V）

• 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

操作說明

 運行準備

1） 接入壓縮空氣（6～8bar，1.0m³/min）；

2） 將水箱加滿；

3） 接通電源（AC220V 50Hz），并打開電源；

4） 將被測產品連接至設備；

5） 將電腦開機，然后點擊桌面上的閥門壽命循環試驗系統即可進入操作界面；

適用范圍：
主要用于汽車（含摩托車）及掛車制動軟管撓曲疲勞試驗的全自動試驗機，廣泛應用于汽車管材生產廠家、檢測機構等單位。

主要參數：
1、加壓范圍：0-20Mpa（可定制）；
2、試驗介質：水或油；
3、測試工位：1個（可擴充）；
4、回轉（撓曲）直徑：203.2mm±0.25mm；
5、被測試件長度：200～600mm；
6、轉速可調范圍為：300～1000r/min；
7、壓力測量精度：0.5%FS；
8、壓力控制精度：±1%F.S；
9、計時范圍：0～999H；
10、電源要求：AC 220V、50Hz。

參考標準：
GB/T16897《制動軟管》、GB/T7128等（更多標準請?jiān)儐栁宜荆?/span>
功能特點：
1、由控制柜與試件箱兩部分組成，采用手動泵或氣動泵加壓，控制精度高，設備布局合理，水電分離，全部管路采用不銹鋼管連接；
2、采用PLC控制及變頻調速技術，對制動軟管撓曲疲勞試驗的全過程進行智能自動監控；
3、試驗機關鍵部位機身及主要零件采用不銹鋼材料或防銹處理，機架加裝減震裝置，機械結構采用動平衡設計及同步帶傳動裝置，使設備工作時更加平穩，減輕噪音和環境污染，有利于改善操作人員的工作環境；
4、外形美觀，結構緊湊，加裝透明觀察窗，既可觀察試驗情況，更能保護試驗人員及其它設備的安全；

電動增壓泵由上海馨予流體控制設備有限公司設計制造，用于客戶產品的水壓靜壓測試，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

• 技術參數

Ø 設備外形尺寸：500x300x1000（長x寬x高mm）

Ø 試驗方式：升壓-保壓-泄壓

Ø 試驗壓力范圍：5～40Bar

Ø 增壓流量：108L/H

Ø 壓力測量精度：±1.6%，±0.4%

Ø 試驗介質：水

Ø 介質溫度：常溫

Ø 試驗工位：1工位

Ø 高壓出口/回路口：G1/4F-120°

Ø 控制方式：手動控制

Ø 液箱容積：40L

Ø 電源要求：AC380V 0.75KW

• 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

2 操作說明

2.1 運行準備

1） 接入電源（AC380V 0.75KW）；

2） 將水箱加滿水；

3） 將被測件通過管路接入設備高壓出口和回路口中；

2.2 操作說明

1） 首先打開手動泄壓閥和壓力保壓閥；

2） 然后點擊啟動按鈕，電動泵將會輸出水到測試工件并循環回水箱，等循環一

段時間后按下停止按鈕將泵停止；

• 關閉手動泄壓閥，此時可根據需求選擇增壓方式：按下啟動按鈕增壓時，系

統將會增壓至設備最大壓力，按下點動按鈕時，可進行人工操作輸出壓力；

• 壓力到達后，關閉壓力保壓閥進行保壓，此時壓力可在測試壓力表小和精密

壓力表中讀取；

• 測試結束后，打開手動泄壓閥和壓力保壓閥，釋放系統內的高壓液體，完成

測試。

2.2 維護與保養

1） 定期清潔水箱和更換測試用水（根據測試用水污染程度）；

3 注意事項

3.1 運行前注意的事項

• 確認設備電源已連接到位
• 確認水箱水位足夠
• 確認各項管路、電路均已連接完成
• 確認正常后，啟動設備

3.2 運行中注意的事項

• 測試時請勿隨意松開連接接頭
• 出現故障及時打開泄壓閥進行泄壓

3.3 運行結束注意的事項

• 不運行時斷開電源

3.4 常見故障及處理方法

序號	故障現象	原因	解決方法
1	系統不上壓	氣泵高壓腔有空氣	將高壓閥門打開，讓泵連續運轉一段時間，直至測試液體流出
2		水位過低	將水箱加滿水
3		管路連接處泄露	檢查泄露點，將管接頭扳緊

*  無法解決的問題及時聯系廠家。
