航空零部件液壓耐壓試驗臺主要用于航天航空液接頭、液壓閥門、液壓管件的液壓耐壓測試，可實現靜壓和爆破，廣泛應用于航空零部件生產廠家、科研院校、質檢機構等單位。

技術參數：

1、適用介質：液壓油；

2、適合溫度：-45℃~120℃；

3、驅動動力：壓縮空氣(0.8MPa以下，1Nm3/min)；

4、壓力范圍：0-40MPa(可定制)；

5、壓力表精度：1.6級；

6、流量范圍：0~40L/min；

7、控制方式：手動/自動；

8、電源電壓：AC220V 50Hz。

主要特點：

1、采用高品質氣動泵做壓力源，試驗壓力最高可達690MPA，輸出壓力可以無級調節，升壓速率可以自由設定；

2、所有泵閥與管路均采用316不銹鋼材質，可以適用水、油、乳化液等大多數液體試壓介質；

3、試驗過程中，可以自動進行壓力補償，具有測試壓力穩定，壓力測試精度高等特點。

4、手動、自動控制方式自由選擇滿足不同用戶需求；

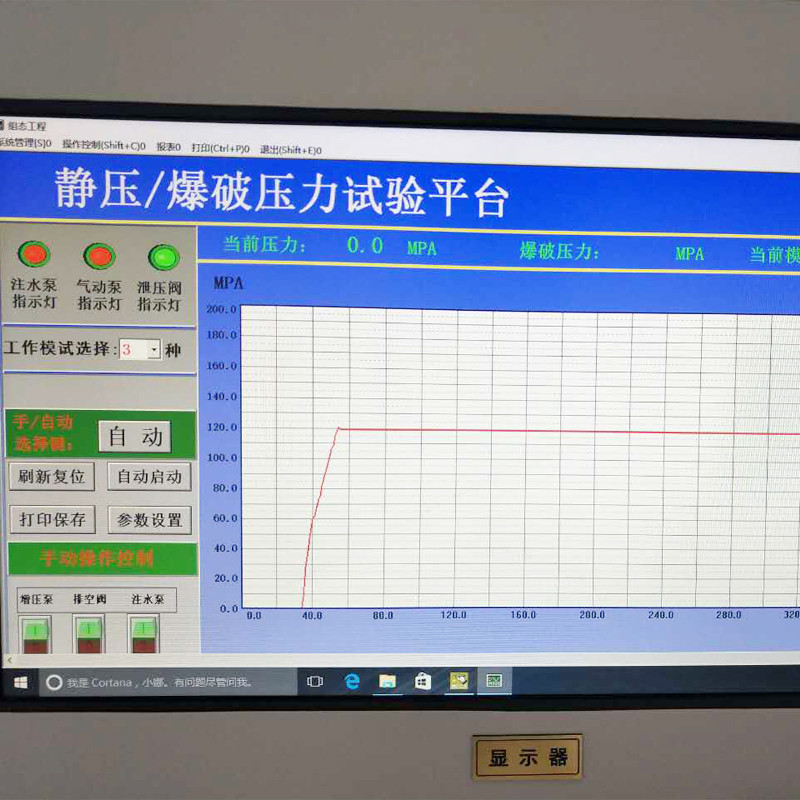

5、壓力采集系統自主開發，精確度高，操作方便，可二次開發滿足個性化需求，整個試驗過程均可在計算機上操作完成，自動生成壓力、時間曲線，并將各種數據存儲，隨時可打印出試驗報告，也可以通過按鈕開關手動控制試驗過程。

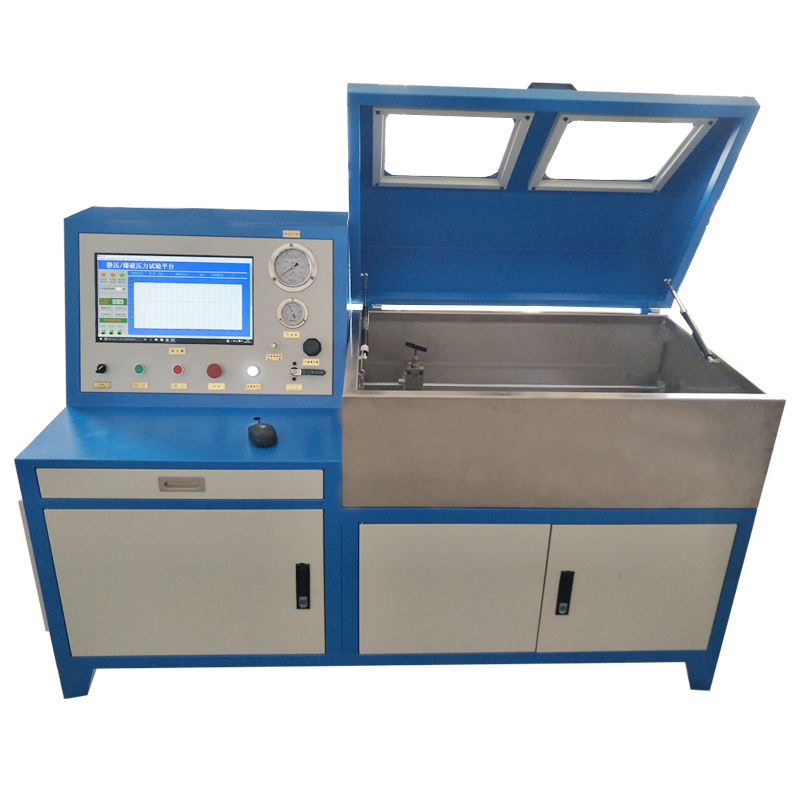

應用范圍：

主要用于消防水帶、各種塑料管材(PVC-U管、PVC-U管、PE管、PP管等)的水壓、爆破試驗設備，專業用于管材生產廠家管材質量檢測。

技術參數：

1、加壓范圍：0～20MPa；

2、恒壓范圍：5%～100%FS；

3、試驗介質：水；

4、試驗介質溫度：常溫；

5、試驗環境溫度：常溫；

6、測試工位：1個(可擴充）；

7、壓力測量精度：±0.5%FS(可選更高精度)；

8、壓力控制精度：±1%FS；

9、計時范圍：0～999h；

10、驅動空氣：0.5MPa≤P≤0.8MPa；

11、電源電壓：AC220V、50Hz；

參考標準：

1.GB/T6111  2.GB/T10002.1  3.GB/T4219  4.GB/T6674

功能特點：

1、所有試驗過程采用PLC和計算機自動控制，實時顯示試驗時間、試驗壓力等值；

2、試驗時間可以自由設定，試驗完成自動停機并生成試驗報告，試驗報告格式可根據客戶要求制定；

3、泵、閥、管件、接頭均采用德國進口產品，確保設備質量和安全，材質為316不銹鋼，可以適用大多數液體試壓介質；

4、具有超壓、超時、泄露監控功能，可自動報警并終止試驗；

5、試壓現場采用攝像頭實時監控，可以實現無人試壓現場（可選項）。

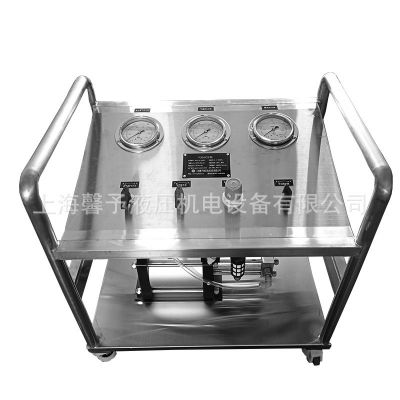

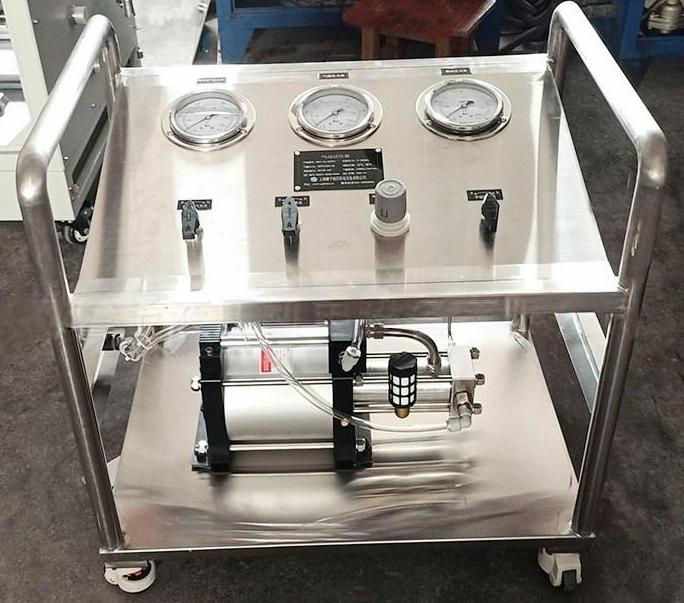

本設備由上海馨予流體控制設備有限公司設計制造，用于客戶產品的氣壓耐壓測試，廣泛應用于汽車零部件、航天航空、管材、閥門、壓力容器等產品的生產廠家及科研院校、檢測機構等單位。

1.2 技術參數

• Ø 設備外形尺寸：700x500x720（長x寬x高mm）
• Ø 試驗方式：升壓-保壓-泄壓
• Ø 試驗壓力范圍：0～25MPa
• Ø 輸出壓力：32MPa(驅動氣壓0.8MPa時)
• Ø 氣泵增壓比：40:1
• Ø 氣泵流量：MAX.156NL/Min
• Ø 壓力測量精度：±1.6%
• Ø 試驗介質：空氣、氮氣
• Ø 介質溫度：常溫
• Ø 試驗工位：1工位
• Ø 高壓出口：G1/4F-120°內錐
• Ø 控制方式：手動控制
• Ø 氣源要求：0.6～0.8Mpa，1.5m³/min

1.3 設備安裝

設備安裝時各腳高度一致，設備高度應保持水平。安裝地點應注意設備使用人員操作、維護和修理的必要空間。

2 操作說明

2.1 運行準備

1） 接入壓縮空氣（6～8bar，1.5m³/min）；

2）將被測件通過管件接入設備高壓出口中；

2.2 操作說明

1）通過氣源調節閥將壓力調節到1.5bar左右，打開氣動泵開關和被壓縮氣開關，此時泵活塞開始迅速往復運動進行增壓；

2）增壓時系統的壓力可從壓力表中讀出，緩慢調節氣源調節閥可將壓力增加到所需值；

3）壓力到達后可將氣泵開關和被壓縮氣開關關閉（也可不關閉，不關閉時當壓力下降時系統會自動補壓）；

4）測試結束后，逆時針旋轉氣源調節器的手輪，直至的氣源表不顯示氣壓為止，再關閉氣泵開關和被壓縮氣開關，最后將泄壓閥打開，釋放系統內的高壓氣體，取下測試件完成測試。

3 注意事項

3.1運行前注意的事項

• Ø 確認壓縮空氣壓力、流量供給足夠
• Ø 確認被測件已連接到位
• Ø 確認正常后，啟動設備

3.2運行中注意的事項

• Ø 測試時請勿隨意松開連接接頭
• Ø 出現故障及時打開泄壓閥進行泄壓

3.3運行結束注意的事項

• Ø 將氣壓調至0，關閉氣動泵開關和被壓縮氣開關

3.4 常見故障及處理方法

序號	故障現象	原因	解決方法
1	系統不上壓	進氣流量和壓力不足	將壓縮空氣壓力和流量提高
3		管路連接處泄露	檢查泄露點，將螺紋扳緊
2	剛啟動時氣泵動作緩慢	氣源流量不足	高壓氣泵所需的氣源流量為1～1.5m³/min

*  無法解決的問題及時聯系廠家。

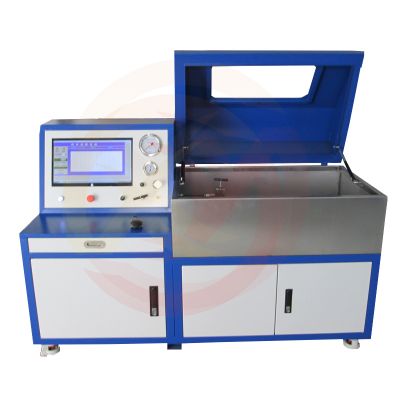

適用范圍：

主要用于各種汽車軟管、制動管、金屬管等產品的耐壓壓力檢測，廣泛應用于質量檢驗所以及汽車零部件生產廠家。

功能特點：

1、采用德國氣動泵做壓力源，試驗壓力高，輸出壓力可以無級調節，升壓速率可以自由設定；

2、所有高壓元件與管路均采用316不銹鋼材質，德國制造，適合純氣體、混合氣體等更多試壓介質；

3、試驗過程中，可以自動進行壓力補償；

4、計算機自動卸壓和手動卸壓雙重卸壓裝置，加上超壓、超時、泄露報警系統，使整套設備更加安全可靠；

5、上海馨予測試軟件成熟穩定，人性化的操作界面方便用戶操作與監控。

技術參數：

1、試驗介質：水、液壓油等；

2、壓力范圍：0-100MPa；

3、壓力測量精度：±0.5%F.S；

4、電源要求:220VAC；

5、驅動方式:壓縮空氣驅動；

6、驅動氣體壓力：0.5-1.0MPa；

7、驅動氣體流量：1.0NM3/Min(總耗氣量)；

8、相對濕度:不高于90%；

9、環境和壓縮空氣溫度:0℃-45℃(室內)；
